《LINUX教程：RHEL7/CentOS7 PXE+Kickstart自動化系統安裝》要點：
本文介紹了LINUX教程：RHEL7/CentOS7 PXE+Kickstart自動化系統安裝，希望對您有用。如果有疑問，可以聯系我們。

PXE(preboot execute environment,預啟動執行環境)是由Intel公司開發的最新技術,工作于Client/Server的網絡模式,支持工作站通過網絡從遠端服務器下載映像,并由此支持通過網絡啟動操作系統,在啟動過程中,終端要求服務器分派IP地址,再用TFTP(trivial file transfer protocol)或MTFTP(multicast trivial file transfer protocol)協議下載一個啟動軟件包到本機內存中執行,由這個啟動軟件包完成終端基本軟件設置,從而引導預先安裝在服務器中的終端操作系統.PXE可以引導多種操作系統,如：Windows95/98/2000/windows2003/windows2008/win7/win8,linux等.

1. 系統情況介紹

虛擬機軟件：VirtualBox

虛擬機網絡銜接方式：僅主機(Host-Only)網絡

服務端操作體系：CentOS 7

設置裝備擺設服務：DHCP+TFTP+FTP(也可以使用HTTP、NFS等)

完成目標：搭建pxe情況,結合kickstart響應文件,完成CentOS 7系統的自動化安裝.

1.1 服務器及領導文件介紹

• 主要文件

  系統安裝時,由領導文件加載內核文件后才可以看到系統安裝界面.

  • pxelinux.0 - 系統領導文件

  • vmlinuz、initrd.img - 內核文件

• DHCP 服務器

  為客戶端提供需要的網絡信息,如IP、netmask、gateway、dns等,并向客戶端提供引導文件(pxelinux.0)的位置及TFTP服務器地址等.

• TFTP 服務器

  主要為客戶端提供內核文件和領導文件.

• FTP 服務器

  為客戶端提供kickstart響應文件和體系鏡像文件.

pxe系統安裝時,首先由dhcp服務器向客戶端提供IP、引導文件地位、tftp地址等信息,客戶端獲取相關信息后,通過TFTP下載引導文件和內核文件,引導系統啟動,并通過ftp服務器下載系統安裝過程中所需的各項軟件包和kickstart響應文件.

kickstart響應文件主要用來自動設置時區、暗碼、系統分區、軟件包選擇等信息.

1.2 服務打量細環境

詳細系統環境為：

[root@pxe1?~]#?uname?-a
Linux?pxe1?3.10.0-514.el7.x86_64?#1?SMP?Tue?Nov?22?16:42:41?UTC?2016?x86_64?x86_64?x86_64?GNU/Linux
[root@pxe1?~]#?
[root@pxe1?~]#?hostnamectl
? ?Static?hostname:?pxe1
? ? ? ? ?Icon?name:?computer-vm
? ? ? ? ? ?Chassis:?vm
? ? ? ? Machine?ID:?18ef8dea83044565b82bf6bed368cdab
? ? ? ? ? ?Boot?ID:?9beedf23c4e14016a0a458ddcd9c487b
? ? Virtualization:?kvm
? Operating?System:?CentOS?Linux?7?(Core)
? ? ? ?CPE?OS?Name:?cpe:/o:centos:centos:7
? ? ? ? ? ? Kernel:?Linux?3.10.0-514.el7.x86_64
? ? ? Architecture:?x86-64
[root@pxe1?~]#?cat?/etc/hosts
127.0.0.1? ?localhost?localhost.localdomain?localhost4?localhost4.localdomain4
::1? ? ? ? ?localhost?localhost.localdomain?localhost6?localhost6.localdomain6
192.168.56.14?pxe1? ?
[root@pxe1?yum.repos.d]#?ifconfig?
enp0s3:?flags=4163<UP,BROADCAST,RUNNING,MULTICAST>? mtu?1500
? ? ? ? inet?192.168.56.14? netmask?255.255.255.0? broadcast?192.168.56.255
? ? ? ? inet6?fe80::a00:27ff:fe43:c11d? prefixlen?64? scopeid?0x20<link>
? ? ? ? ether?08:00:27:43:c1:1d? txqueuelen?1000? (Ethernet)
? ? ? ? RX?packets?1441? bytes?121057?(118.2?KiB)
? ? ? ? RX?errors?0? dropped?0? overruns?0? frame?0
? ? ? ? TX?packets?928? bytes?98905?(96.5?KiB)
? ? ? ? TX?errors?0? dropped?0?overruns?0? carrier?0? collisions?0
...

1.3 服務端初始環境準備

封閉SELinux和防火墻：

#?為了后續配置便利,首先關閉系統SELinux和防火墻
#?關閉SELinux,修改文件使SELINUX=disabled
[root@pxe1?~]#?vim?/etc/selinux/config?
#?This?file?controls?the?state?of?SELinux?on?the?system.
#?SELINUX=?can?take?one?of?these?three?values:
#? ? ?enforcing?-?SELinux?security?policy?is?enforced.
#? ? ?permissive?-?SELinux?prints?warnings?instead?of?enforcing.
#? ? ?disabled?-?No?SELinux?policy?is?loaded.
SELINUX=disabled
#?SELINUXTYPE=?can?take?one?of?three?two?values:
#? ? ?targeted?-?Targeted?processes?are?protected,
#? ? ?minimum?-?Modification?of?targeted?policy.?Only?selected?processes?are?protected.?
#? ? ?mls?-?Multi?Level?Security?protection.
SELINUXTYPE=targeted
#重啟系統后配置生效,查看SELinux的狀態.
[root@pxe1?~]#?sestatus?
SELinux?status:? ? ? ? ? ? ? ? ?disabled
#關閉防火墻
[root@pxe1?~]#?systemctl?stop?firewalld
[root@pxe1?~]#?systemctl?disable?firewalld
[root@pxe1?~]#?systemctl?status?firewalld
●?firewalld.service?-?firewalld?-?dynamic?firewall?daemon
? ?Loaded:?loaded?(/usr/lib/systemd/system/firewalld.service;?disabled;?vendor?preset:?enabled)
? ?Active:?inactive?(dead)
? ? ?Docs:?man:firewalld(1)

1.4 客戶端環境準備

在VirtualBox中新建linux虛擬機：

• 名稱：隨意填寫

• 類型：linux

• 版本：Red Hat(64-bit)

• 虛擬硬盤：

  現在創建虛擬硬盤,注意分配足夠的硬盤大小,避免因硬盤空間不敷造成安裝失敗.我這里選擇20G,動態分配.

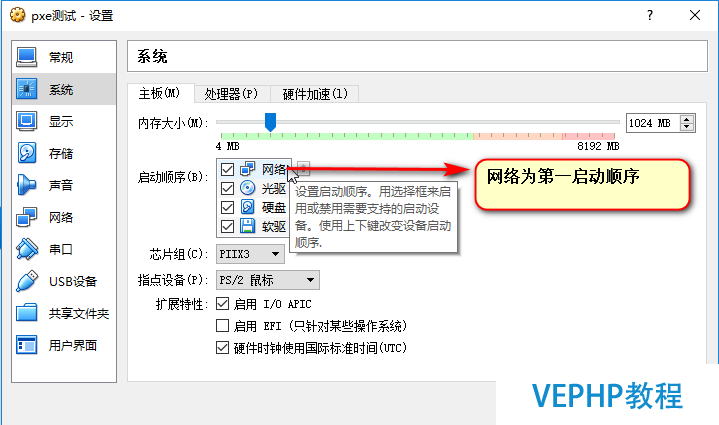

• 開機啟動次序：網絡啟動排第一位.

  設置辦法：選中新建虛擬機,設置--系統--主板--啟動順序--設置網絡為第一位



• 收集：僅主機(Host-Only)收集

  設置辦法：選中新建虛擬機,設置--網絡--網卡1--啟用網絡連接--連接方式：Host-Only

2. 配置yum源

這里主要介紹使用系統光盤配置本地yum源的辦法.

起首掛載系統光盤：

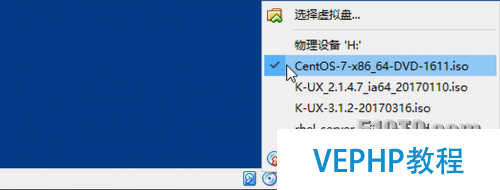

在虛擬機右下角單擊光盤圖標,選擇必要掛載的系統鏡像文件.

創立yum源配置文件：

#?首先將光盤掛載到/mnt目錄下
[root@pxe1?~]#?umount?/dev/cdrom?-l?
[root@pxe1?~]#?mount?/dev/cdrom?/mnt/
mount:?/dev/sr0?is?write-protected,?mounting?read-only
#創建yum配置文件
[root@pxe1?~]#?cd?/etc/yum.repos.d/
[root@pxe1?yum.repos.d]#?ls
CentOS-Base.repo? CentOS-Debuginfo.repo? CentOS-Sources.repo? CentOS-fasttrack.repo
CentOS-CR.repo? ? CentOS-Media.repo? ? ? CentOS-Vault.repo
#避免系統中的repo文件影響,首先將其備份
[root@pxe1?yum.repos.d]#?mkdir?bak
[root@pxe1?yum.repos.d]#?mv?*.repo?bak/
[root@pxe1?yum.repos.d]#?ls
bak
[root@pxe1?yum.repos.d]#?vim?my.repo
[development]? ? ? ? ? <--注意：這里必定要寫development
name=my-centos7-dvd
baseurl=file:///mnt
enabled=1
gpgcheck=0

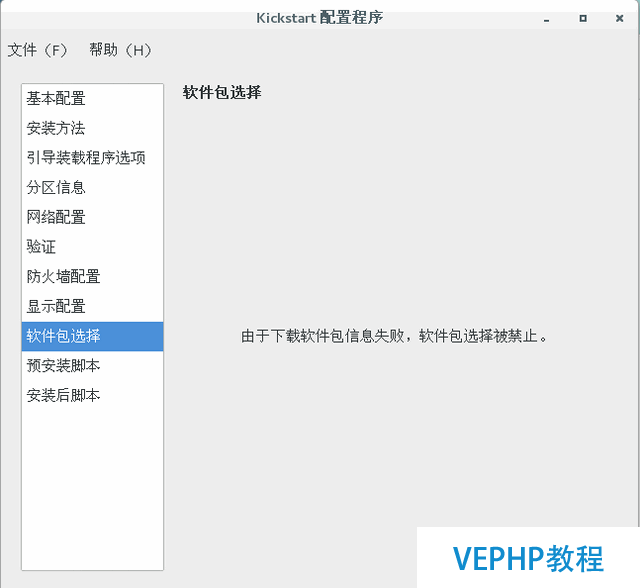

注意：my.repo文件中第一行[development],中括號中建議填寫development,填寫其他內容會導致后面system-config-kickstart命令生成kickstart文件文件時,出現以下問題：

由于下載軟件包信息失敗,軟件包選擇被制止

創立yum緩存：

[root@pxe1?yum.repos.d]#?yum?clean?all
Failed?to?set?locale,?defaulting?to?C
Loaded?plugins:?fastestmirror,?langpacks
Cleaning?repos:?development
Cleaning?up?everything
[root@pxe1?yum.repos.d]#?yum?makecache
Failed?to?set?locale,?defaulting?to?C
Loaded?plugins:?fastestmirror,?langpacks
development? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? |?3.6?kB? 00:00:00? ? ?
(1/4):?development/filelists_db? ? ? ? ? ? ? ? ? ? ? ? ? ? ? |?3.0?MB? 00:00:00? ? ?
(2/4):?development/group_gz? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? |?155?kB? 00:00:00? ? ?
(3/4):?development/other_db? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? |?1.3?MB? 00:00:00? ? ?
(4/4):?development/primary_db? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? |?3.0?MB? 00:00:00? ? ?
Determining?fastest?mirrors
Metadata?Cache?Created

3. DHCP服務器配置

dhcp為客戶端提供需要的網絡信息,如IP、netmask、gateway、dns等,并向客戶端提供引導文件(pxelinux.0)的位置及TFTP服務器地址等.

3.1 安裝dhcp軟件包

[root@pxe1?yum.repos.d]#?yum?install?-y?dhcp
...
Installed:
? dhcp.x86_64?12:4.2.5-47.el7.centos? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
Complete!

3.2 修改dhcp配置文件

dhcp配置文件地位：/etc/dhcp/dhcpd.conf

[root@pxe1?yum.repos.d]#?cat?/etc/dhcp/dhcpd.conf?
#
#?DHCP?Server?Configuration?file.
#? ?see?/usr/share/doc/dhcp*/dhcpd.conf.example
#? ?see?dhcpd.conf(5)?man?page
subnet?192.168.56.0?netmask?255.255.255.0?{
? range?192.168.56.10?192.168.56.20;
? default-lease-time?600;
? max-lease-time?7200;
? filename?"pxelinux.0";
? next-server?192.168.56.14;
}
#?subnet?192.168.56.0?netmask?255.255.255.0?服務端IP網段及掩碼
#?range?192.168.56.10?192.168.56.20;?dhcp分發的地址范圍,最好將本機IP包括在內.
#?default-lease-time?600;max-lease-time?7200;?IP地址租約時間.
#?filename?"pxelinux.0";?指定引導文件位置,這里是TFTP根目錄下的pxelinux.0.
#? next-server?192.168.56.14;?TFTP服務器地址.

3.3 啟動dhcp服務

[root@pxe1?yum.repos.d]#?systemctl?restart?dhcpd
[root@pxe1?yum.repos.d]#?systemctl?enable?dhcpd
Created?symlink?from?/etc/systemd/system/multi-user.target.wants/dhcpd.service?to?/usr/lib/systemd/system/dhcpd.service.
[root@pxe1?yum.repos.d]#?systemctl?status?dhcpd
●?dhcpd.service?-?DHCPv4?Server?Daemon
? ?Loaded:?loaded?(/usr/lib/systemd/system/dhcpd.service;?enabled;?vendor?preset:?disabled)
? ?Active:?active?(running)?since?Thu?2017-05-25?11:00:26?CST;?26s?ago
? ? ?Docs:?man:dhcpd(8)
? ? ? ? ? ?man:dhcpd.conf(5)
?Main?PID:?11849?(dhcpd)
? ?Status:?"Dispatching?packets..."
? ?CGroup:?/system.slice/dhcpd.service
? ? ? ? ? ?└─11849?/usr/sbin/dhcpd?-f?-cf?/etc/dhcp/dhcpd.conf?-user?dhcpd?-group?dhcpd?--no-pid
May?25?11:00:26?pxe1?dhcpd[11849]:?No?subnet?declaration?for?virbr0?(192.168.122.1).
May?25?11:00:26?pxe1?dhcpd[11849]:?**?Ignoring?requests?on?virbr0.? If?this?is?not?what
May?25?11:00:26?pxe1?dhcpd[11849]:? ? you?want,?please?write?a?subnet?declaration
May?25?11:00:26?pxe1?dhcpd[11849]:? ? in?your?dhcpd.conf?file?for?the?network?segment
May?25?11:00:26?pxe1?dhcpd[11849]:? ? to?which?interface?virbr0?is?attached.?**
May?25?11:00:26?pxe1?dhcpd[11849]:?
May?25?11:00:26?pxe1?dhcpd[11849]:?Listening?on?LPF/enp0s3/08:00:27:43:c1:1d/192.168.56.0/24
May?25?11:00:26?pxe1?dhcpd[11849]:?Sending?on? ?LPF/enp0s3/08:00:27:43:c1:1d/192.168.56.0/24
May?25?11:00:26?pxe1?dhcpd[11849]:?Sending?on? ?Socket/fallback/fallback-net
May?25?11:00:26?pxe1?systemd[1]:?Started?DHCPv4?Server?Daemon.
[root@pxe1?yum.repos.d]#?netstat?-nulp?|?grep?dhcp
udp? ? ? ? 0? ? ? 0?0.0.0.0:67? ? ? ? ? ? ? 0.0.0.0:*? ? ? ? ? ? ? ? ? ? ? ? ? ?11849/dhcpd? ? ?
udp? ? ? ? 0? ? ? 0?0.0.0.0:16465? ? ? ? ? ?0.0.0.0:*? ? ? ? ? ? ? ? ? ? ? ? ? ?11849/dhcpd? ? ?
udp6? ? ? ?0? ? ? 0?:::31651? ? ? ? ? ? ? ? :::*? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 11849/dhcpd

注意：如果啟動dhcp服務報錯,請查看/var/log/messages日志,會有明顯的錯誤提示,多數是配置文件格式或內容錯誤造成的.

3.4 驗證DHCP服務配置

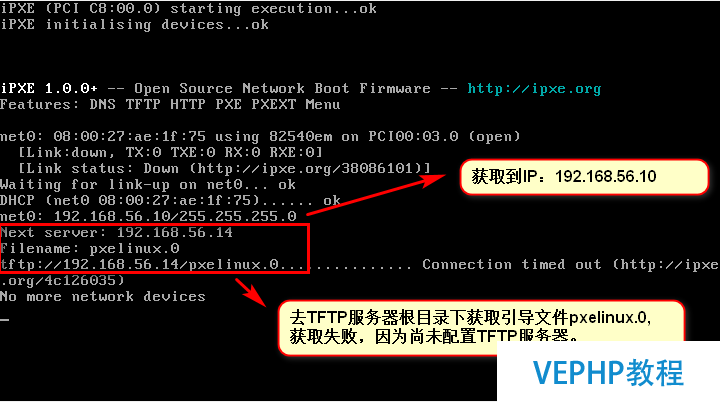

dhcp服務器配置完成后,便可啟動之前準備的客戶端虛擬機查看是否可以獲取到IP地址,能正常獲取IP則闡明配置正常,如下：

至此,dhcp服務器設置裝備擺設完成.

4. TFTP服務器配置

TFTP服務器主要為客戶端提供內核文件和領導文件.

4.1 安裝TFTP服務器

安裝辦法：

[root@pxe1?/]#?yum?install?-y?tftp-server
...
Installed:
? tftp-server.x86_64?0:5.2-13.el7? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
Complete!
#?安裝tftp命令,可用來測試TFTP服務能否正常運行
[root@pxe1?/]#?yum?install?-y?tftp

4.2 啟動TFTP服務器

#?編纂配置文件/etc/xinetd.d/tftp?
[root@pxe1?/]#?vim?/etc/xinetd.d/tftp?
disable   =?no? ?<--將yes修改為no

啟動tftp服務：

#?首先確保tftp.socket正常
[root@pxe1?/]#?systemctl?start?tftp.socket
[root@pxe1?/]#?systemctl?enable?tftp.socket
Created?symlink?from?/etc/systemd/system/sockets.target.wants/tftp.socket?to?/usr/lib/systemd/system/tftp.socket.
[root@pxe1?/]#?systemctl?status?tftp.socket
●?tftp.socket?-?Tftp?Server?Activation?Socket
? ?Loaded:?loaded?(/usr/lib/systemd/system/tftp.socket;?enabled;?vendor?preset:?disabled)
? ?Active:?active?(listening)?since?四?2017-05-25?14:57:33?CST;?1h?0min?ago
? ?Listen:?[::]:69?(Datagram)
5月?25?14:57:33?pxe1?systemd[1]:?Listening?on?Tftp?Server?Activation?Socket.
5月?25?14:57:33?pxe1?systemd[1]:?Starting?Tftp?Server?Activation?Socket.
#?然后啟動tftp.service
[root@pxe1?~]#?systemctl?restart?tftp.service
[root@pxe1?~]#?systemctl?enable?tftp.service
Created?symlink?from?/etc/systemd/system/sockets.target.wants/tftp.socket?to?/usr/lib/systemd/system/tftp.socket.
[root@pxe1?~]#?systemctl?status?tftp.service
●?tftp.service?-?Tftp?Server
? ?Loaded:?loaded?(/usr/lib/systemd/system/tftp.service;?indirect;?vendor?preset:?disabled)
? ?Active:?active?(running)?since?四?2017-05-25?14:57:33?CST;?20s?ago
? ? ?Docs:?man:in.tftpd
?Main?PID:?14621?(in.tftpd)
? ?CGroup:?/system.slice/tftp.service
? ? ? ? ? ?└─14621?/usr/sbin/in.tftpd?-s?/var/lib/tftpboot
5月?25?14:57:33?pxe1?systemd[1]:?Started?Tftp?Server.
5月?25?14:57:33?pxe1?systemd[1]:?Starting?Tftp?Server...

4.3 導入需要文件

需要導入TFTP服務器的主要文件有：

• 領導文件 - pxelinux.0

• 內核文件：vmlinuz initrd.img

• 領導菜單：isolinux.cfg -- 開機后選擇啟動項的菜單文件

4.3.1 導入領導文件

領導文件pxelinux.0由軟件包syslinux生成,首先要安裝syslinux軟件包：

[root@pxe1?~]#?yum?install?-y?syslinux
#?將pxelinux.0拷貝至TFTP根目次下
[root@pxe1?~]#?cp?/usr/share/syslinux/pxelinux.0?/var/lib/tftpboot/

4.3.2 導入內核及菜單文件

內核文件：vmlinuz initrd.img,一般存在于系統光盤的pxeboot目次下：

[root@pxe1?syslinux]#?cd?/mnt/images/pxeboot/
[root@pxe1?pxeboot]#?ls
initrd.img? TRANS.TBL? vmlinuz

但是我們可以發現,在isolinux目錄下也有相同的內容,同時,還包含引導菜單(isolinux.cfg)及其啟動時用到的文件：

isolinux.cfg - 領導菜單配置文件

vesamenu.c32 - 體系自帶的兩種窗口模塊之一

boot.msg - 窗口提示信息文件,提示信息在菜單呈現前呈現,顯示時間較短,可以添加些藝術字之類的信息.

splash.png - 窗口配景圖片

因此,我們可以從系統光盤的images/pxeboot/目錄下復制內核文件,也可以從isolinux下復制,為了方便起見,這里從isolinux目錄下復制,可以只復制我們必要的文件,如：

isolinux.cfg vesamenu.c32 boot.msg splash.png

也可以將isolinux目次下的文件全部復制到TFTP根目次/var/lib/tftpboot：

[root@pxe1?/]#?cp?-rf?/mnt/isolinux/*?/var/lib/tftpboot/

然后準備pxe領導菜單：

[root@pxe1?/]#?mkdir?/var/lib/tftpboot/pxelinux.cfg
[root@pxe1?/]#?mv?/var/lib/tftpboot/isolinux.cfg?/var/lib/tftpboot/pxelinux.cfg/default
[root@pxe1?/]#?cd?/var/lib/tftpboot/pxelinux.cfg
[root@pxe1?pxelinux.cfg]#?ls
default

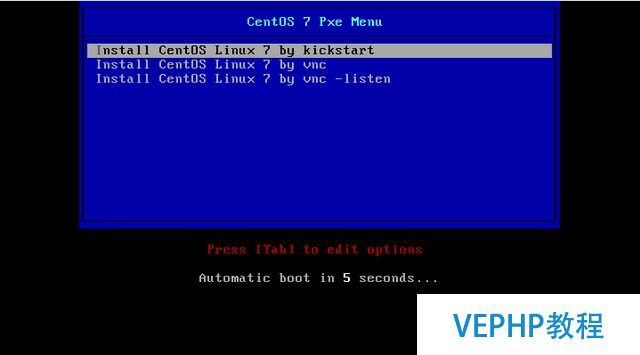

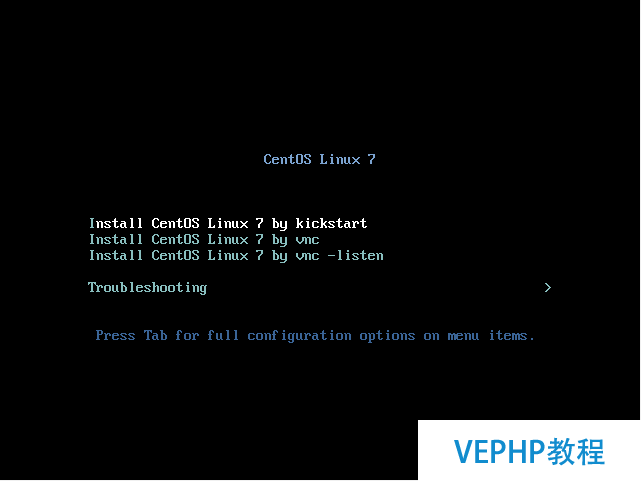

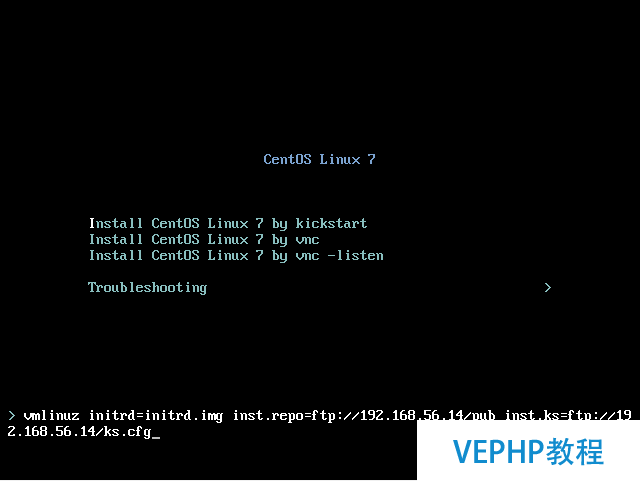

改動引導菜單選項：

[root@pxe1?pxelinux.cfg]#?vim?/var/lib/tftpboot/pxelinux.cfg/default?
#?首先修改菜單等待時間
timeout?600?<--菜單顯示等待時間,單位為1/10秒,默認等待60秒.
#修改菜單等待時間為60,即等待6秒,若無操作則進入默認菜單；
timeout?600
#?然后修改顯示菜單
#?-----------------------------------------------------------------
#?找到文件中的以下部分
label?linux
? menu?label?^Install?CentOS?Linux?7
? kernel?vmlinuz
? append?initrd=initrd.img?inst.stage2=hd:LABEL=CentOS\x207\x20x86_64?quiet
label?check
? menu?label?Test?this?^media?&?install?CentOS?Linux?7
? menu?default
? kernel?vmlinuz
? append?initrd=initrd.img?inst.stage2=hd:LABEL=CentOS\x207\x20x86_64?rd.live.check?quiet
#?將其修改為
label?linux
? menu?label?^Install?CentOS?Linux?7?by?kickstart
? menu?default
? kernel?vmlinuz
? append?initrd=initrd.img?inst.repo=ftp://192.168.56.14/pub?inst.ks=ftp://192.168.56.14/ks.cfg
label?linux?2
? menu?label?^Install?CentOS?Linux?7?by?vnc
? kernel?vmlinuz
? append?initrd=initrd.img?inst.repo=ftp://192.168.56.14/pub?inst.vnc?inst.vncpassword=password
label?linux?3
? menu?label?^Install?CentOS?Linux?7?by?vnc?-listen
? kernel?vmlinuz
? append?initrd=initrd.img?inst.repo=ftp://192.168.56.14/pub?inst.vnc?inst.vncconnect=192.168.56.1
?
#?本文中其他內容無需進行修改,有興趣可本身嘗試修改其他選項進行測試.

4.4 驗證TFTP服務

4.4.1 驗證TFTP服務配置

下面來驗證TFTP服務配置是否正確：

[root@pxe1?kk]#?ls?/var/lib/tftpboot/
boot.cat? grub.conf? ?isolinux.bin? pxelinux.0? ? splash.png? vesamenu.c32
boot.msg? initrd.img? memtest? ? ? ?pxelinux.cfg? TRANS.TBL? ?vmlinuz
[root@pxe1?kk]#?
[root@pxe1?kk]#?tftp?192.168.56.14
tftp>?get?boot.msg
tftp>?quit
[root@pxe1?kk]#?
[root@pxe1?kk]#?ls
boot.msg
#?成功get到boot.msg文件,闡明TFTP服務正常.

4.4.2 驗證菜單及引導文件配置

啟動之前準備的客戶端虛擬機查看是否可以正常顯示引導菜單,是否可以正常獲取initrd.img和vmlinuz內核文件.

? 若配置正常,會看到之前配置的引導菜單呈現：

在對應的領導菜單上按TAB鍵會顯示出該菜單項的具體配置：

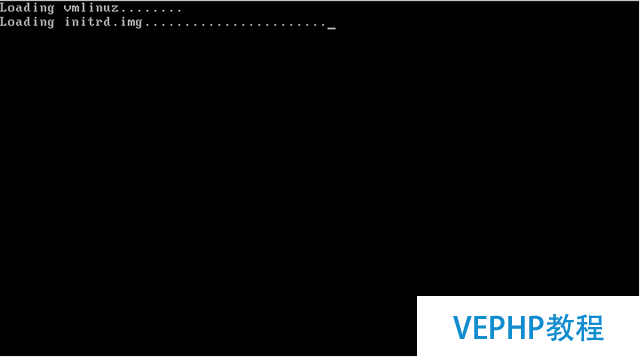

按Enter鍵后,會呈現獲取內核文件的界面：

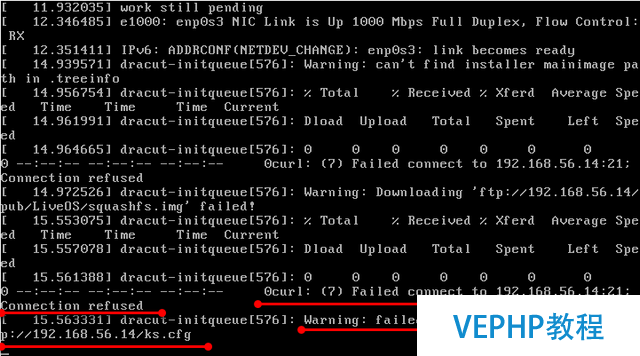

末了系統提示獲取ks文件失敗,原因是尚未進行ftp服務器的配置：

更多詳情見請繼續閱讀下一頁的出色內容：

_baidu_page_break_tag_

5. kickstart文件準備

[root@pxe1?mnt]#?yum?install?-y?system-config-kickstart
#?安裝完成后,圖形界面執行system-config-kickstart敕令配置ks文件

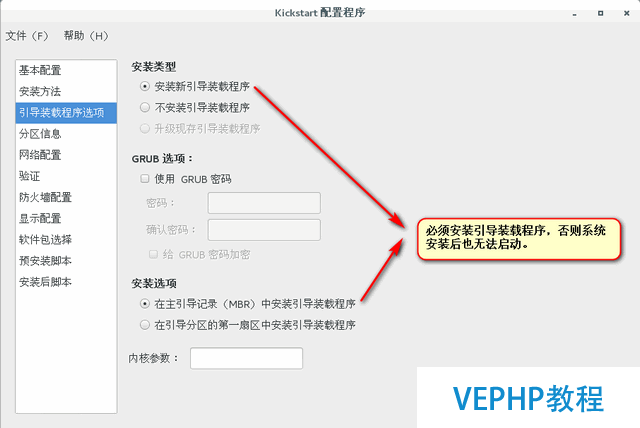

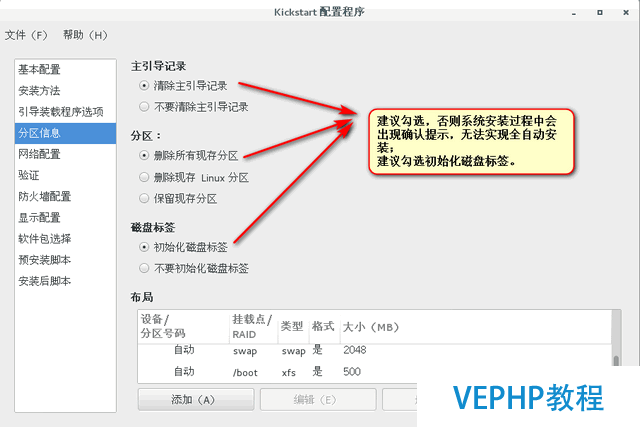

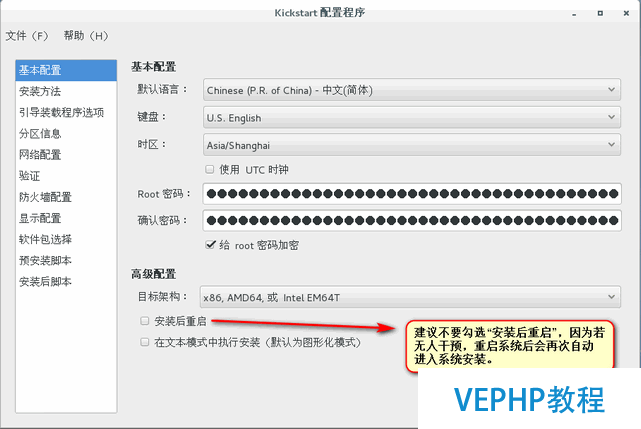

kickstart文件配置注意事項如下：

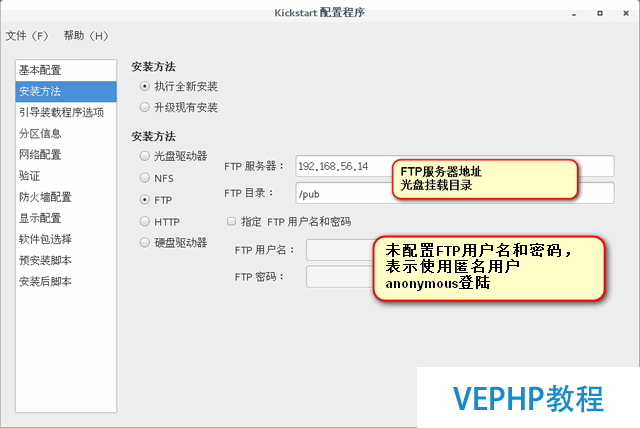

下圖中光盤掛載地位為FTP根目錄下的pub目錄,即/var/ftp/pub:

?

?

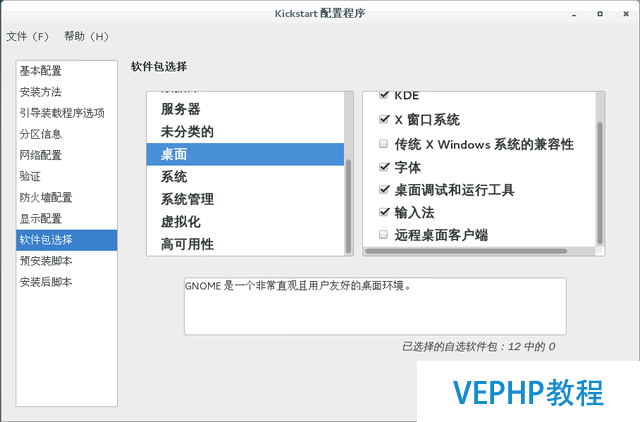

軟件包選擇界面,可以直接在這里選擇,也可以拷貝服務端/root/anaconda-ks.cfg文件中%packages和%end區間的內容至新文件.

?

其他選項請按需選擇,配置完成后,保留文件,待FTP服務器配置完成后,需要將其拷貝至FTP根目錄/var/ftp.

然后修改生成的ks.cfg文件,在文件末尾(不要刪除文件末尾的%end),添加以下內容,表現關閉kdump功能：

%addon?com_RedHat_kdump?--disable?--reserve-mb='auto'
%end

至此,kickstart文件設置裝備擺設完成.

6. FTP服務器配置

6.1 安裝FTP服務器

[root@pxe1?mnt]#?yum?install?-y?vsftpd
[root@pxe1?mnt]#?systemctl?restart?vsftpd
[root@pxe1?mnt]#?systemctl?enable?vsftpd
Created?symlink?from?/etc/systemd/system/multi-user.target.wants/vsftpd.service?to?/usr/lib/systemd/system/vsftpd.service.
[root@pxe1?mnt]#?systemctl?status?vsftpd
●?vsftpd.service?-?Vsftpd?ftp?daemon
? ?Loaded:?loaded?(/usr/lib/systemd/system/vsftpd.service;?enabled;?vendor?preset:?disabled)
? ?Active:?active?(running)?since?2017-05-25?16:59:12?CST;?11s?ago
?Main?PID:?16466?(vsftpd)
? ?CGroup:?/system.slice/vsftpd.service
? ? ? ? ? ?└─16466?/usr/sbin/vsftpd?/etc/vsftpd/vsftpd.conf
5月?25?16:59:12?pxe1?systemd[1]:?Starting?Vsftpd?ftp?daemon...
5月?25?16:59:12?pxe1?systemd[1]:?Started?Vsftpd?ftp?daemon.
#?安裝ftp命令,用于ftp服務器驗證.
[root@pxe1?mnt]#?yum?install?-y?ftp

6.2 啟動FTP服務器

[root@pxe1?/]#?systemctl?restart?vsftpd
[root@pxe1?/]#?systemctl?enable?vsftpd
[root@pxe1?/]#?systemctl?status?vsftpd
●?vsftpd.service?-?Vsftpd?ftp?daemon
? ?Loaded:?loaded?(/usr/lib/systemd/system/vsftpd.service;?enabled;?vendor?preset:?disabled)
? ?Active:?active?(running)?since?五?2017-05-26?08:28:29?CST;?15s?ago
?Main?PID:?2682?(vsftpd)
? ?CGroup:?/system.slice/vsftpd.service
? ? ? ? ? ?└─2682?/usr/sbin/vsftpd?/etc/vsftpd/vsftpd.conf
5月?26?08:28:28?pxe1?systemd[1]:?Starting?Vsftpd?ftp?daemon...
5月?26?08:28:29?pxe1?systemd[1]:?Started?Vsftpd?ftp?daemon.

6.3 導入ks文件并掛載光盤

首先將適才生成的kickstart文件復制到FTP跟目錄下：

[root@pxe1?/]#?cd?/var/ftp/
[root@pxe1?ftp]#?ls
ks.cfg? pub

然后將關盤掛載至/var/ftp/pub目次下：

#?因?yàn)榕渲脃um源時已經將光盤掛載至/mntt目錄下了,現在有兩種辦法進行光盤掛載：
#?1.將/mnt目錄綁定到/var/ftp/pub目錄下
[root@pxe1?~]#?mount?--bind?/mnt/?/var/ftp/pub/
[root@pxe1?~]#?ls?/var/ftp/pub/
CentOS_BuildTag? EULA? images? ? LiveOS? ? repodata? ? ? ? ? ? ? RPM-GPG-KEY-CentOS-Testing-7
EFI? ? ? ? ? ? ? GPL? ?isolinux? Packages? RPM-GPG-KEY-CentOS-7? TRANS.TBL
#?2.?先將光盤從/mnt目錄卸載,然后掛載到/var/ftp/pub目錄下
[root@pxe1?~]#?umount?/dev/cdrom
[root@pxe1?~]#?mount?/dev/cdrom?/var/ftp/pub/

6.4 驗證FTP服務器

本次配置在生成kickstart文件時,登陸用戶為匿名用戶anonumous,下面測試匿名用戶能否正常從FTP服務器下載文件：

[root@pxe1?kk]#?ls?/var/ftp/
ks.cfg? pub
[root@pxe1?kk]#?ftp?192.168.56.14
Connected?to?192.168.56.14?(192.168.56.14).
220?(vsFTPd?3.0.2)
Name?(192.168.56.14:root):?anonymous
331?Please?specify?the?password.
Password:
230?Login?successful.
Remote?system?type?is?UNIX.
Using?binary?mode?to?transfer?files.
ftp>?ls
227?Entering?Passive?Mode?(192,168,56,14,217,98).
150?Here?comes?the?directory?listing.
-rw-r--r--? ? 1?0? ? ? ? 0? ? ? ? ? ? 1459?May?25?09:36?ks.cfg
drwxr-xr-x? ? 8?0? ? ? ? 0? ? ? ? ? ? 2048?Dec?05?13:20?pub
226?Directory?send?OK.
ftp>?get?ks.cfg
local:?ks.cfg?remote:?ks.cfg
227?Entering?Passive?Mode?(192,168,56,14,152,101).
150?Opening?BINARY?mode?data?connection?for?ks.cfg?(1459?bytes).
226?Transfer?complete.
1459?bytes?received?in?0.0433?secs?(33.68?Kbytes/sec)
ftp>?bye
221?Goodbye.
[root@pxe1?kk]#?ls
ks.cfg

成功get到ks.cfg文件,表現配置正常,現在可以重啟客戶端虛擬機測試是否可以進行自動化系統安裝.

7. 自動化系統安裝測試

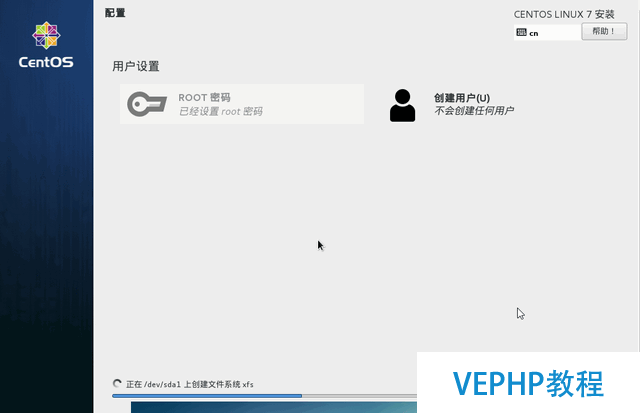

重啟客戶端虛擬機,可以看到系統開端自動安裝,至此,pxe+kickstart自動系統安裝配置完成.

?

?

8. 領導菜單介紹

本文中配置的領導菜單default主要內容如下：

label?linux
? menu?label?^Install?CentOS?Linux?7?by?kickstart
? menu?default
? kernel?vmlinuz
? append?initrd=initrd.img?inst.repo=ftp://192.168.56.14/pub?inst.ks=ftp://192.168.56.14/ks.cfg
label?linux?2
? menu?label?^Install?CentOS?Linux?7?by?vnc
? kernel?vmlinuz
? append?initrd=initrd.img?inst.repo=ftp://192.168.56.14/pub?inst.vnc?inst.vncpassword=password
label?linux?3
? menu?label?^Install?CentOS?Linux?7?by?vnc?-listen
? kernel?vmlinuz
? append?initrd=initrd.img?inst.repo=ftp://192.168.56.14/pub?inst.vnc?inst.vncconnect=192.168.56.1

在系統啟動進程中,菜單依次對應如下內容：

8.1 kickstart菜單先容

菜單一先容：

label?linux
? menu?label?^Install?CentOS?Linux?7?by?kickstart
? menu?default
? kernel?vmlinuz
? append?initrd=initrd.img?inst.repo=ftp://192.168.56.14/pub?inst.ks=ftp://192.168.56.14/ks.cfg
#?使用kickstart自動安裝
#?這項菜單表現鏡像文件在FTP根目錄/var/ftp/pub下,kickstart文件在FTP根目錄/var/ftp下.

菜單二介紹：

label?linux?2
? menu?label?^Install?CentOS?Linux?7?by?vnc
? kernel?vmlinuz
? append?initrd=initrd.img?inst.repo=ftp://192.168.56.14/pub?inst.vnc?inst.vncpassword=password
?
#?使用vnc手動安裝

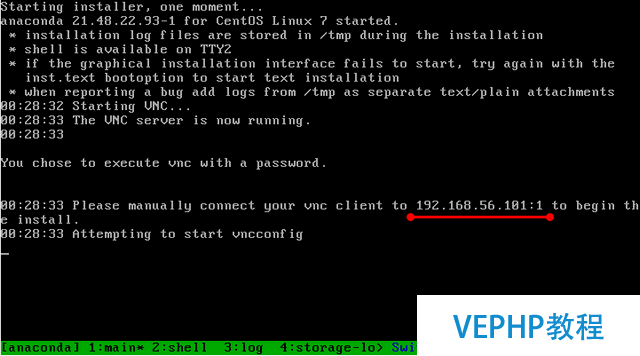

#?該菜單表示鏡像文件在FTP根目錄/var/ftp/pub下,vnc暗碼為password,選中該菜單后,系統啟動后會提示vnc登錄的IP及端口,vnc連接后,便可進行手動系統安裝,也可以在菜單最后指定kickstart文件位置,自動安裝.

如圖：

菜單三先容：

label?linux?3
? menu?label?^Install?CentOS?Linux?7?by?vnc?-listen
? kernel?vmlinuz
? append?initrd=initrd.img?inst.repo=ftp://192.168.56.14/pub?inst.vnc?inst.vncconnect=192.168.56.1
?
#?該菜單項表示使用vnc監聽模式進行系統安裝
#?該菜單表示鏡像文件在FTP根目錄/var/ftp/pub下,vnc監聽進程在計算機192.168.56.1上,無登錄暗碼；
#?注意：inst.vncconnect=192.168.56.1?指的是將要運行vnc客戶端的計算機IP地址.

這里的192.168.56.1為我的筆記本IP,所以在啟動客戶端虛擬機后,只需要在筆記本上打開vnc客戶端監聽模式,即可自動顯示安裝界面.

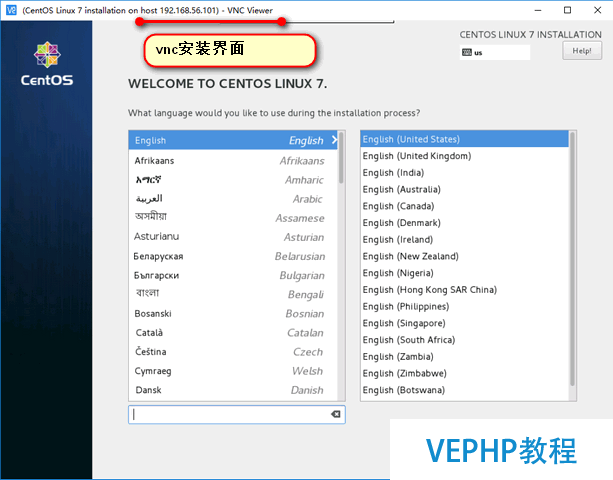

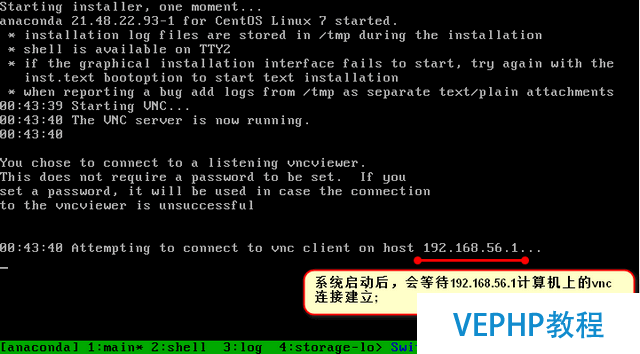

在筆記本上打開vnc監聽模式后,稍作期待,會自動連接到系統安裝界面：

9. 引導菜單的其他創建辦法

9.1 menu.c32菜單模塊

• vesamenu.c32 -菜單模塊之一

  本文上面介紹的引導菜單便是利用vesamenu.c32生成的.

• menu.c32 - 菜單模塊??一

安裝了syslinux命令包后,兩種菜單模塊都會在目錄/usr/share/syslinux/下生成,使用menu.c32創建引導菜單時,只必要將菜單模塊menu.c32及內核文件、引導文件拷貝至TFTP根目錄下/var/lib/tftpboot即可.

[root@pxe1?tftpboot]#?ls?/var/lib/tftpboot/
initrd.img? menu.c32? pxelinux.0? pxelinux.cfg? vmlinuz

菜單文件內容為：

[root@pxe1?tftpboot]#?cat?/var/lib/tftpboot/pxelinux.cfg/default
default?menu.c32
?timeout?60
?menu?title?CentOS?7?Pxe?Menu
?
label?linux
? menu?label?^Install?CentOS?Linux?7?by?kickstart
? menu?default
? kernel?vmlinuz
? append?initrd=initrd.img?inst.repo=ftp://192.168.56.14/pub?inst.ks=ftp://192.168.56.14/ks.cfg
label?linux?2
? menu?label?^Install?CentOS?Linux?7?by?vnc
? kernel?vmlinuz
? append?initrd=initrd.img?inst.repo=ftp://192.168.56.14/pub?inst.vnc?inst.vncpassword=password
label?linux?3
? menu?label?^Install?CentOS?Linux?7?by?vnc?-listen
? kernel?vmlinuz
? append?initrd=initrd.img?inst.repo=ftp://192.168.56.14/pub?inst.vnc?inst.vncconnect=192.168.56.1

菜單顯示樣式為：

本文永遠更新鏈接地址：

更多LINUX教程，盡在維易PHP學院專欄。歡迎交流《LINUX教程：RHEL7/CentOS7 PXE+Kickstart自動化系統安裝》！

轉載請注明本頁網址：
http://www.fzlkiss.com/jiaocheng/10534.html
