《LINUX教學:libvirt Java API使用教程》要點：
本文介紹了LINUX教學:libvirt Java API使用教程，希望對您有用。如果有疑問，可以聯系我們。

虛擬化簡介

虛擬化是將計算機的各種實體資源(CPU、內存、存儲、網絡等)進行抽象后呈現出來,即是將一臺物理計算機分割成多臺計算機,實現在一臺計算機上運行多臺虛擬機,每臺虛擬機可運行不同的操作系統,可包括不同的虛擬硬件,并且它們?cè)谙嗷オ?dú)立的空間內運行而互不影響.

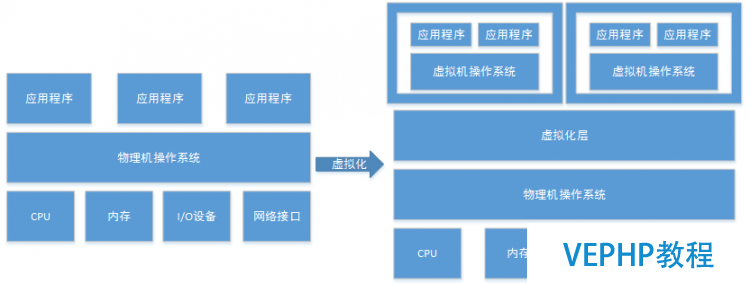

在虛擬化軟件層次結構中引入了虛擬化層,這個通常稱為虛擬機監控器(Virtual Machine Manager,VMM).虛擬機監控器運行的環境便是物理機,也稱為宿主機.虛擬出來的平臺通常稱為客戶機.

虛擬機使用軟件的辦法重新定義劃分計算機資源,有如下優勢：

• 隔離：雖然虛擬機可共享一臺物理機,但它們之間完全隔離,它們就是完全不同的物理計算機.
• 可靠：虛擬服務器獨立于硬件進行工作,災難恢復更容易實現,當一臺虛擬服務器故障,可短時間內遷移恢復到另一臺虛擬服務器上.
• 成本：當物理機資源較少時,也可通過虛擬化實現使用更多服務器才能做的事情.
• 便于管理：通過虛擬機集群管理系統,一個管理員可管理更多服務器.

KVM/QEMU

KVM/QEMU 簡介

2008 年,KVM 被 RedHat 收購,成為紅帽開源項目的一員.KVM 全稱 Kernel-based Virtual Machine,即基于內核的虛擬機,是一個 x86 平臺上的全虛擬化辦理方案.它是 Linux 內核的一個可加載模塊,包括核心虛擬化模塊 kvm.ko,以及特定 CPU 的模塊 kvm-inet.ko 或 kvm-amd.ko,其實現需要宿主機的 CPU 支持硬件虛擬化.
KVM 可運行多個虛擬機,無論是未經修改的 linux 鏡像還是 Windows 鏡像.每個虛擬機都有私有的虛擬化硬件如：網卡、磁盤、顯卡驅動等.
從 Linux 內核版本 2.6.20 開始,KVM 核心組件被包含在 Linux 內核中.從 QEMU 版本 1.3 開始,KVM 用戶空間組件被包含其中.
在 x86 平臺下 CPU 的硬件虛擬化技術有 Intel 的 VT-X 和 AMD 的 AMD-V.
KVM 的特征請查看官網,傳送門

注意：BIOS 必要開啟虛擬化支持,VMware 的虛擬機必要開啟虛擬化支持.

Linux 內核加載了 KVM 模塊后,就可以使用 KVM 模塊實現虛擬機的內存分配、虛擬 CPU 的讀寫及管理虛擬 CPU 的運行.但是僅有 KVM 模塊遠遠不夠,因?yàn)橛脩魺o法直接控制內核模塊,所以還需要一個用戶空間的工具.這個用戶空間的工具就是開源虛擬化軟件 QEMU,使用它來模擬 PC 硬件的用戶空間組件、I/O 設備及提供拜訪外設的途徑.

QEMU 利用 KVM 提供的應用程序接口,通過 ioctl 系統調用創建和運行虛擬機.KVM Driver 使得整個 Linux 成為一個虛擬機監控器.并且在原有的 Linux 兩種執行模式(內核模式和用戶模式)的基礎上新增了客戶模式,客戶模式擁有本身的內核模式和用戶模式.

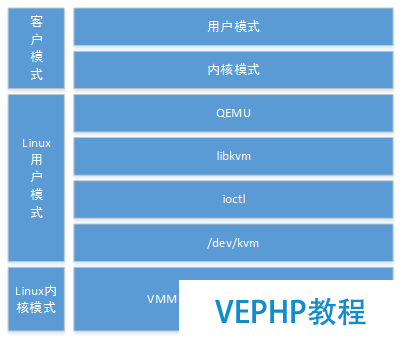

在虛擬機運行下,三種模式的分工如下：

• 客戶模式：執行非 I/O 操作.虛擬機運行在客戶模式下.
• 內核模式：實現到客戶模式的切換,處理因?yàn)?I/O 或者其他指令所引起的從客戶模式退出.KVM Driver 工作在內核模式下.
• 用戶模式：代表客戶機執行 I/O 指令.QEMU 運行在用戶模式下.

QEMU 與 KVM 的區別與聯系

上一節已經明確 KVM 僅僅是一個內核模塊,它可以模擬虛擬機的 CPU 和內存,但是我們還需要 I/O 設備,這些 I/O 設備就是通過 QEMU 這個用戶空間模擬器來模擬的.QEMU 自己是一套通用開源的機器仿真器和虛擬程序,它有兩種使用方式.

全系統仿真(單獨使用)

這種方式對宿主機硬件沒有要求,也不需要宿主機 CPU 支持虛擬化,QEMU 為虛擬機操作系統模擬整套硬件環境,虛擬機操作系統感覺不到本身運行在模擬的硬件環境中.這種純軟件模擬效率很低,它可模擬出各種硬件設備.

用戶空間仿真(配合 KVM 等)

這種方式與內核模塊 KVM 配合完成硬件環境的模擬.在 QEMU 1.3 之前,它有一個專門的分支版本 qemu-kvm 作為 KVM 的用戶空間法式,qemu-kvm 通過 ioctl 調用 /dev/kvm 這個接口與 KVM 交互,這樣 KVM 在內核空間模擬虛擬機 CPU,qemu-kvm 負責模擬虛擬機 I/O 設備.在 QEMU 1.3 以后的版本中,qemu-kvm 分支代碼已經合并到 QEMU 的 master 分支中.在編譯 QEMU 時開啟 –enable-kvm 選項,就能夠使 QEMU 支持 KVM.

libvirt

libvirt 簡介

通過 QEMU 命令來管理虛擬機非常麻煩,RedHat 發布了一個開源項目 libvirt,它是為了更加便利的管理各種虛擬化引擎而設計的.libvirt 作為中間適配層,讓底層虛擬化引擎對上層用戶空間的管理工具做到完全透明,因?yàn)?libvirt 屏蔽了底層各種虛擬化的細節,為上層管理工具提供了一個統一的接口.

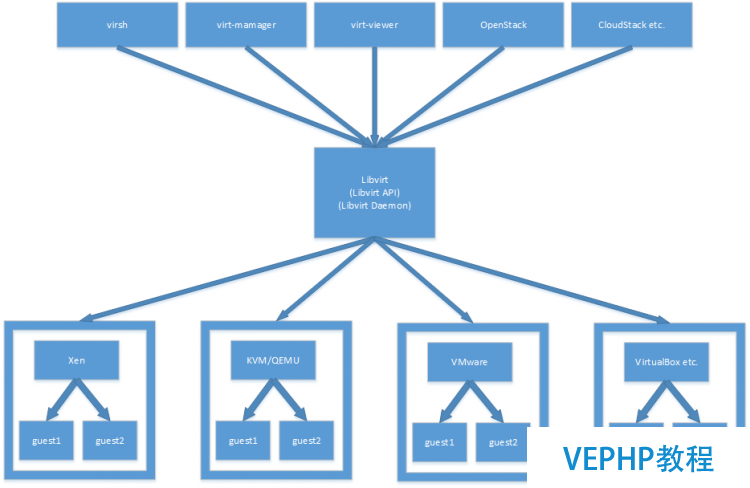

libvirt 支持多種虛擬化引擎,即支持包含 KVM、QEMU、Xen、VMware、VirtualBox 等在內的平臺虛擬化方案,又支持 OpenVZ、LXC 等 Linux 容器虛擬化系統,還支持用戶態 Linxu(UML)的虛擬化.

libvirt 是目前使用最廣泛的對 KVM 虛擬機進行管理的工具和應用程序接口,并且一些常用的虛擬機管理工具和云計算框架平臺(如 OpenStack、CloudStack 等)都在底層使用了 libvirt 的應用程序接口.

libvirt 通過相同的方式管理分歧的虛擬化引擎,支持虛擬機的創建、啟動、關閉、暫停、睡眠、遷移、刪除,以及對虛擬機 CPU、內存、磁盤、網卡等多種設備的熱添加.libvirt 還支持通過遠程連接的方式管理虛擬機.

更多詳情見請繼續閱讀下一頁的出色內容：

_baidu_page_break_tag_

KVM 虛擬化環境必要安裝 QEMU 和 libvirt,可以通過 APT 源或源碼編譯的方式安裝,通過 APT 源方式安裝簡單,如果想使用更高版本的軟件則必要通過源碼編譯安裝.

kvm 已集成到 Linux 內核,無需安裝.

Linux 系統情況

虛擬機：VMware 12.1.0
系統版本：Ubuntu 16.04 64 位

APT 源安裝

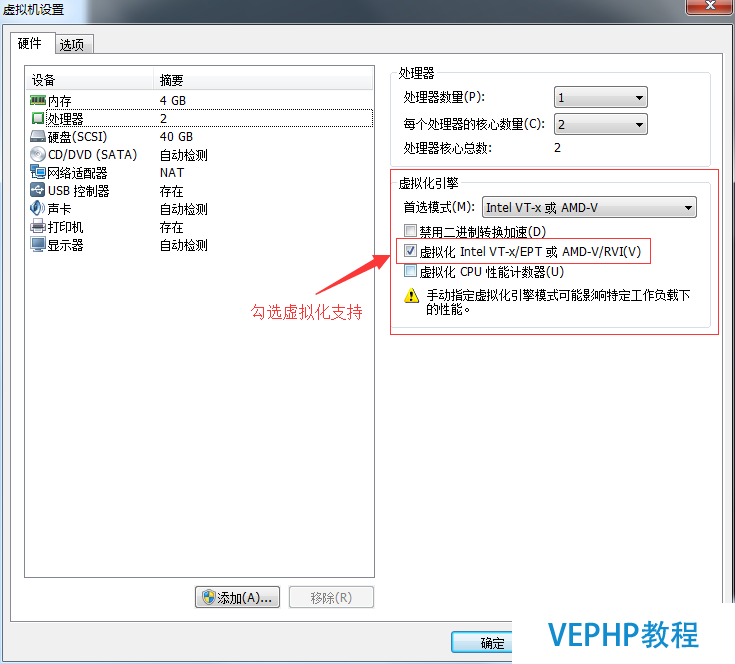

1.BIOS 必要開啟虛擬化支持,VMWare 必要在虛擬機 CPU 配置頁面開啟虛擬化支持.

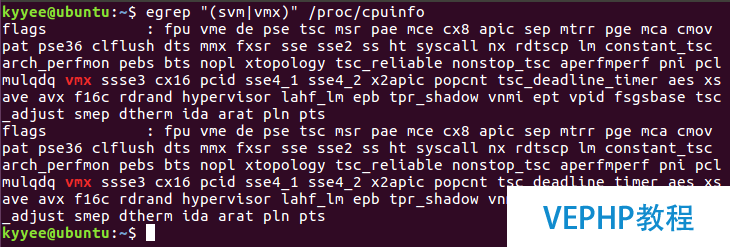

2.查看 cpu 是否支持安裝,輸出 vmx 表現支持.

egrep "(svm|vmx)" /proc/cpuinfo

3.安裝 QMEU 和 libvirt.

sudo apt-get install -y qemu libvirt-bin bridge-utils virt-manager

bridge-utils 是網橋管理工具.
virt-manager 是一個通用的桌面管理工具.它即可以本地拜訪 Hypervisors ,也可以遠程拜訪.針對家庭和小型辦公室用來管理10-20臺主機和虛擬機.

4.配置平安策略關閉 apparmor(可不關閉).

sudo /etc/init.d/apparmor teardown
sudo update-rc.d -f apparmor remove

5.重啟 libvirtd.

sudo systemctl restart libvirt-bin

6.查看 kvm qemu virt-managers 是否安裝勝利.

sudo virt-manager

打開 virt-manager 并創立一個虛擬機.

源碼編譯安裝

轉： 以下內容均來自 YY 游戲云平臺組.

1.下載 QEMU 源碼.

cd /tmp
wget http://download.qemu-project.org/qemu-2.9.0.tar.xz
tar xvJf qemu-2.9.0.tar.xz
cd qemu-2.9.0

2.安裝 QEMU 相關依附.

sudo apt-get install -y build-essential pkg-config zliblg-dev
sudo apt-get install -y libglib2.0-dev libaio-dev librdb-dev
sudo apt-get install -y autoconf automake libtool

3.設置裝備擺設和編譯安裝 QEMU.

# 編譯參數詳情參考 ./configure --help
sudo ./configure --prefix=/usr/local/qemu2.9--target-list=x86_64-softmmu--enable-kvm --disable-docs--enable-linux-aio--disable-guest-agent--enable-vnc--enable-vhost-net--disable-xen--enable-rdb
sudo make && sudo make install
sudo ln -s /usr/local/qemu2.9/bin/* /usr/local/bin/

4.下載 libvirt 源碼.

cd /tmp
wget http://libvirt.org/sources/libvirt-2.0.0.tar.xz
tar -xvf libvirt-2.0.0.tar.xz
cd libvirt-2.0.0.tar.xz

5.安裝 libvirt 相關依附.

sudo apt-get install -y libyajl-dev libxml2-dev
sudo apt-get install -y libdevmapper1.02.1 libdevmapper-dev
sudo apt-get install -y libnl-3-dev libnl-route-3-dev

6.設置裝備擺設和編譯安裝 libvirt.

sudo ./configure --prefix=/usr/local/libvirt2.0.0
sudo make && sudo make install
LIBVIRT_HOME=/usr/local/libvirt2.0.0
sudo ln -s $LIBVIRT_HOME/bin/* /usr/bin/
sudo ln -s $LIBVIRT_HOME/etc/libvirt /etc/libvirt/
sudo ln -s $LIBVIRT_HOME/lib/systemd/system/* /lib/systemd/system/
sudo systemctl enable libvirtd
sudo ln -s /lib/systemd/system/libvirtd.service /lib/systemd/system/libvirt-bin.service

附錄

Window7 QEMU 安裝：64 位傳送門,32 位傳送門
Window7 libvirt 安裝：傳送門.

_baidu_page_break_tag_

libvirt 為很多操作系統(如 QEMU,KVM,Xen,LXC 等)提供一套輕便、高效、歷久穩定的 API ,libvirt API 最初是用 C 語言實現的,在原生 C API 的基礎上提供了 Python,Perl,Java,Ruby,PHP,C# 等眾多語言的 API.本系列文章先介紹 C API,然后主要講解 Java API.官方 Python API 的文檔最全,本文的 Java API(2017-06-24 13:00 瀏覽 libvirt 官網找到 java API 文檔) 講解主要參考自 python API.

libvirt 術語

在介紹 API 之前,先了解一下 libvirt 中幾個緊張的術語,如表所示.

名詞	解釋
Hypervisor	一個虛擬機的軟件層,也稱為虛擬機監視器(VMM)
Domain	域,在 Hypervisor 上運行的一臺客戶機操作系統實例.客戶機操作系統(Guest OS)和虛擬機(Virtual Machine)同義
Node	節點,一臺物理機,也就是宿主機,上面運行著多臺虛擬機.Hypervisor 和 Domain 都運行在 Node 之上
Storage pool	存儲池,好比物理硬盤.存儲池可被劃分為小的容器,稱作存儲卷.通常是宿主機(物理機)的硬盤,默認名稱為 default
Storage Volume	存儲卷,從存儲池分配的存儲空間.一個存儲卷被分配給一個域,通常被作為域的虛擬硬盤,實際使用中主要是 qcow2 鏡像文件

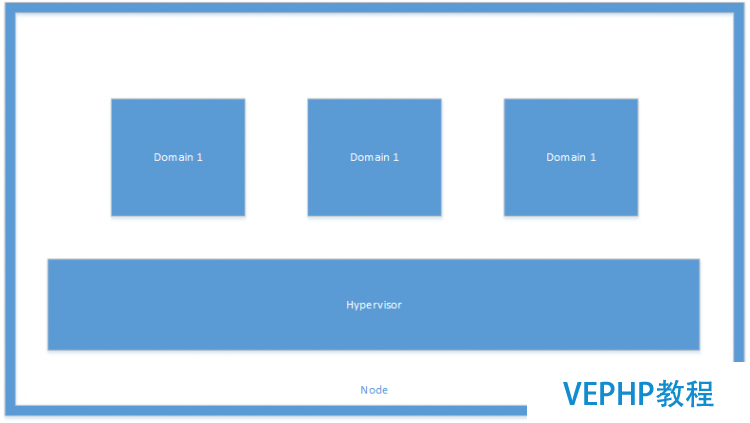

Node、Hypervisor、Domain、Storage Pool 和 Storage Volume 之間的關系如圖所示.

libvirt C API

libvirt C API 可分為如下幾類.

• 連接 Hypervisor 的 API,以 virtConnect 開頭的一系列函數；
• Domain(客戶機)管理 API,以 virtDomain 開頭的一系列函數；
• Node(宿主機)管理 API,以 virtNode 開頭的一系列函數；
• 網絡管理 API,以 virtNetwork 和 virtInterface 開頭的一系列函數；
• 存儲卷管理 API,以 virtStorageVol 開頭的一系列函數；
• 存儲池管理 API,以 virtStorage Pool 開頭的一系列函數；
• 事件管理 API,以 virtEvent 開頭的一系列函數.

libvirt Java API

Java 本身不能與用 C 開發的函數庫直接交互,但我們?nèi)匀灰褂?libvirt C 庫.這時,JNI(Java Native Interface,Java 當?shù)亟涌?就派上用場了,它可以與使用 C、C++ 開發的函數庫進行交互.然而 JNI 很麻煩,可移植性糟糕.于是出現了 JNA(Java Native Access),它本質上是 JNI 的一個抽象層,JNA 在功能上和 JNI 相差無幾.相比于 JNI,它開發簡便,不需要編寫額外的當?shù)卮a,直接在接口中調用 C 的函數.這樣 libvirt Java API 調用 libvirt C API 的過程就變成了：Java 微服務=>libvirt Java API=>JNA=>JNI=>libvirt C API.

libvirt Java API 可分為如下幾類.

• 連接 Hypervisor 的 API,與 Connect 對象相關的屬性與辦法.
• Domain(客戶機)管理 API,與 Domain,DomainInfo 等 Domain 開頭的對象相關的屬性與辦法.
• Node(宿主機)管理 API,與 Connect,NodeInfo 對象相關的屬性與辦法.
• 網絡管理 API,與 Network,Interface 開頭的對象相關的屬性與辦法.
• 存儲卷管理 API,與 StorageVol,StorageVolInfo 對象相關的屬性與辦法.
• 存儲池管理 API,與 StoragePool,StoragePoolInfo 對象相關的屬性與辦法.
• 事件管理 API,暫未發現有 Java API 事件管理相關 API.

libvirt 動態鏈接庫安裝

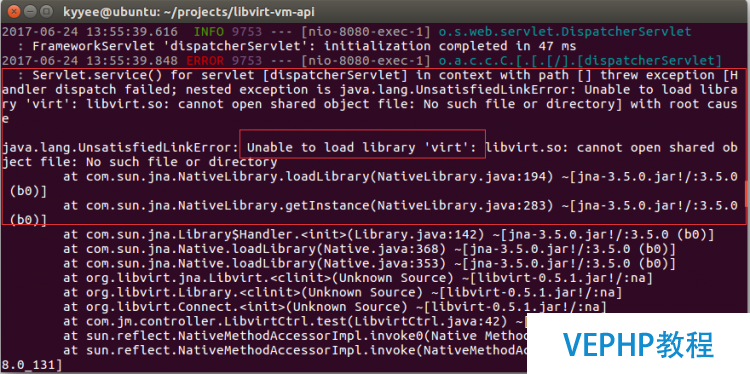

針對 java 微服務程序所在的服務器或容器未安裝 libvirt-bin 的情況,若已安裝 libvirt-bin 可忽略本節.

使用 libvirt Java API 管理虛擬機,Java 微服務程序所在的服務器或容器必要安裝 libvirt 的動態鏈接庫,在 Ubuntu 16.04 下使用 APT 源和 Docker 容器的方式安裝 libvirt-dev 包.

Linux 系統情況

虛擬機：VMware 12.1.0
系統版本：Ubuntu 16.04 64 位

APT 源安裝

sudo apt-get install -y libvirt-dev

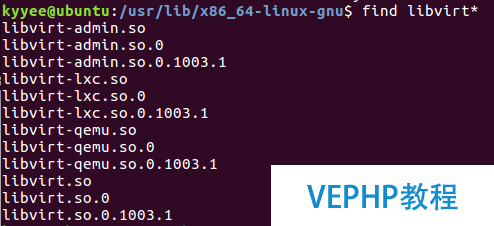

安裝完成后,在 usr/lib 或 /usr/lib/x86_64-Linux-gnu 中可以看到以 libvirt 開首的相關鏈接庫文件.如圖所示.

docker 容器安裝(如不使用 docker 容器可忽略)

提供一種基于 Java 基鏡像制作 libvirt-dev 基鏡像的辦法.

制作 libvirt-dev 鏡像的 Dockerfile 文件內容如下.

FROM java
MAINTAINER kyyee "kyyeeyoung@163.com"
RUN apt-get update -y
RUN apt-get upgrade -y
# Installing the Dynamic Link Library: libvirt-dev
RUN apt-get install -y libvirt-dev
# clean the backup
RUN apt-get clean

在安裝 libvirt-dev 進程中有一個 Error,但這個基鏡像仍然可以正常使用,暫不知道會有什么其他影響.

后續的微服務法式可基于此基鏡像打包.

項目參加 jar 包依賴

maven

引入 JNA 和 libvirt Java SDK 庫.

在 mvnrepository 搜刮 libvirt,選擇最新版本 0.5.1,網頁下面可以看到 JNA 依賴,JNA 的依賴版本為 3.5.0,也可引入 JNA 最新版 4.4.0.

<!-- https://mvnrepository.com/artifact/org.libvirt/libvirt -->
<dependency>
    <groupId>org.libvirt</groupId>
    <artifactId>libvirt</artifactId>
    <version>0.5.1</version>
</dependency>
<!-- https://mvnrepository.com/artifact/net.java.dev.jna/jna -->
<dependency>
    <groupId>net.java.dev.jna</groupId>
    <artifactId>jna</artifactId>
    <version>3.5.0</version>
</dependency>

gradle

和 maven 相似,不在過多介紹.

// https://mvnrepository.com/artifact/org.libvirt/libvirt
compile group: 'org.libvirt', name: 'libvirt', version: '0.5.1'
// https://mvnrepository.com/artifact/net.java.dev.jna/jna
compile group: 'net.java.dev.jna', name: 'jna', version: '3.5.0'

jar 直接導入

jar 下載傳送門：JNA,libvirt Java SDK,下載后復制到 libs 然后加入到 classpath 即可使用.依然保舉使用 maven 或 gradle 的方式管理項目依賴,關于 gradle 的使用可參考：傳送門.

_baidu_page_break_tag_

要想通過 libvirt 創建虛擬機,首先要和 Hypervisor 建立連接.libvirt Java API提供了 Connect 對象來建立連接.連接勝利后,所有操作都是在該連接上實現,如 libvirt java API 提供了 NodeInfo 對象來管理宿主機(節點),提供了 Domain、DomainInfo、MemoryStatistic(用于客戶機內存監控) 對象來管理客戶機(虛擬機)；提供了 StoragePool、StoragePoolInfo 對象來管理宿主機(節點)硬盤,提供了 StorageVolume、StorageVolumeInfo 對象來管理客戶機(虛擬機)硬盤；提供了 Interface、Network 對象來管理網絡.

Linux 系統情況

虛擬機：VMware 12.1.0
系統版本：Ubuntu 16.04 64 位

Connect 建立連接

Connect 對象的構造函數有 3 個重載辦法.

• Connect(String uri)
  此方法建立的連接支持讀寫.
• Connect(String uri, boolean readOnly)
  此方法建立的連接可設置是否只讀.
• Connect(String uri, ConnectAuth auth, int flags)
  此方法建立的連接可傳入一個平安驗證對象.

構造函數中的 uri 參數可以是本地 URI,也可以是遠程 URI.遠程 URI 可以建立到遠程宿主機(節點)的連接.

當?shù)?URI

URI 的格式如下：

driver:///path

• driver 表現虛擬化引擎如 qemu、xen、test 等.
• path 表現資源范圍,有兩個值：system 和 session,其中 system 表現所有虛擬化資源,session 表現當前用戶的虛擬化資源,通常使用 system.

示例代碼：

    private void localConnect() throws LibvirtException {
        logger.info("local connect execute succeeded");
        Connect connect = new Connect("qemu:///system", true);
        logger.info("連接到的宿主機的主機名：{}", connect.getHostName());
        logger.info("JNI連接的libvirt庫版本號：{}", connect.getLibVirVersion());
        logger.info("連接的URI：{}", connect.getURI());
    }

當?shù)卣{(diào)用可用于熟悉 libvirt Java API,遠程調用才是本系列文章的重點.

長途 URI

URI 的格式如下：

driver[+transport]://[username@][hostname][:port]/[path][?extraparameters]

• driver 表示虛擬化引擎如 qemu、xen、test 等.
• transport 表示傳輸協議如 tcp 等.
• username 表示要連接的遠程宿主機的用戶名,示例代碼為：kyyee.(可不填)
• hostname 表示要連接的遠程宿主機的 IP 地址,示例代碼為：192.168.10.105.
• port 表示要連接的遠程宿主機的端口.(如果傳輸協議必要的話)
• path 表示資源范圍,有兩個值：system 和 session,其中 system 表示所有虛擬化資源,session 表示當前用戶的虛擬化資源,通常使用 system.
• extraparameters 表示使用特定傳輸協議的額外參數.

transport 除支持 tcp 外還支持的傳輸協議有：tls,unix,ssh,ext,libssh2,libssh,如果沒有特別說明,默認的傳輸協議是tls.有關這些協議的更多說明可參考官網,傳送門.
extraparameters 的更多用法可參考官網,傳送門.

下文所有的示例代碼均使用 tcp 的方式連接宿主機.
tcp 是一種未加密的 TCP/IP socket,不保舉在生產環境使用,本系列文章使用 tcp 只是為了方便測試.

libvirt 默認配置沒有開啟 tcp 傳輸協議支持.依照如下方式可以開啟 TCP 連接.

改動 /etc/libvirt/libvirtd.conf

sudo gedit /etc/libvirt/libvirtd.conf

# 禁用 tls 傳輸協議
listen_tls = 0
# 啟用 tcp 傳輸協議
listen_tcp = 1
# tcp 端口 16509
tcp_port = "16509"
listen_addr = "0.0.0.0"
# 封閉 tcp 認證
auth_tcp = "none"

修改/etc/default/libvirt-bin

sudo gedit /etc/default/libvirt-bin

start_libvirtd="yes"
libvirtd_opts="-d -l"

libvirtd.conf 的更多設置裝備擺設方式可參考官網,傳送門

重啟 libvirtd

sudo /etc/init.d/libvirt-bin restart

重啟成功后就可以使用 tcp 傳輸協議連接到 libvirtd 了,但像上面這樣設置后連接是無平安認證的,不推薦在生產環境使用.

認證授權的更多用法可參考官網,傳送門.

示例代碼長途連接 libvirtd 的 uri 為：qemu+tcp://192.168.10.105:16509/system

銜接示例代碼：

    private void remoteConnectByTcp() throws LibvirtException {
        logger.info("remote connect execute succeeded");
        Connect connect = new Connect("qemu+tcp://192.168.10.105:16509/system", true);
        logger.info("連接到的宿主機的主機名：{}", connect.getHostName());
        logger.info("JNI連接的libvirt庫版本號：{}", connect.getLibVirVersion());
        logger.info("連接的URI：{}", connect.getURI());
        logger.info("連接到的宿主機的剩余內存：{}", connect.getFreeMemory());
        logger.info("連接到的宿主機的最大Cpu輸了：{}", connect.getMaxVcpus(null));
        logger.info("hypervisor的名稱：{}", connect.getType());
        logger.info("hypervisor的容量(返回的是一個xml字符串,用處不大)：\n{}", connect.getCapabilities());
    }

Connect 對象的 getMaxVcpus(String type) 的辦法,這個地方傳入的參數可以是 null,也可以是虛擬機對應 xml 文件中元素的 type 屬性,也就是說 qemu 是 kvm ,xen 是 xen,推薦直接填 null.

Capabilities 描寫 xml 的更多信息可參考官網：傳送門

創立和克隆鏡像

QEMU 自帶一個虛擬機磁盤管理工具 qemu-img,它可以用來創立或克隆虛擬機,KVM 虛擬機常用的鏡像格式有 raw 和 qcow2,raw 是簡單的二進制鏡像文件格式,qcow2 是主流的一種虛擬化鏡像文件格式.qcow2 比 raw 的優勢在于：更小的磁盤空間占用,支持寫時復制,支持快照,支持壓縮和加密.

使用 qemu-img 創立或克隆鏡像不是本系列文章的重點,下面將用示例代碼的方式演示如何調用 libvirt Java API 創立和克隆鏡像.

創建鏡像是在宿主機上,準確的說是在宿主機的物理硬盤上創建鏡像,而 libvirt 提供的 StoragePool 便是專門用來管理宿主機物理硬盤的.

治理宿主機物理硬盤

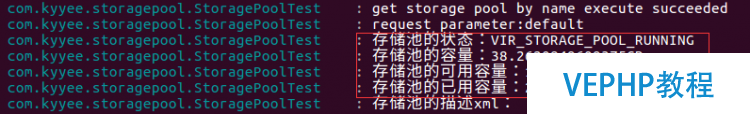

libvirt 為我們提供了一個默認的 StoragePool,名稱叫 default,對應宿主機的 /var/lib/libvirt/images/ 物理空間.

libvirt 提供了一個接口可以遍歷宿主機的 StoragePool.

遍歷示例代碼：

    private void listStoragePool() throws LibvirtException {
        logger.info("list storage pool execute succeeded");
        Connect connect = new Connect("qemu+tcp://192.168.10.105:16509/system", true);
        String[] pools = connect.listStoragePools();
        logger.info("存儲池個數：{}", pools.length);
        for (String pool : pools) {
            logger.info("存儲池名稱：{}", pool);
        }
    }

這段代碼也證實了 libvirt 提供的默認 StoragePool 的名稱為：default.

Connect 對象提供了 4 種方式獲得 StoragePool 對象,除去一種已過時的辦法,還有：

• StoragePool storagePoolLookupByName(String name)
  經由過程唯一的名字獲取 storage pool.
• StoragePool storagePoolLookupByUUID(UUID uuid)
  經由過程全局唯一的 id 獲取 storage pool.
• StoragePool storagePoolLookupByUUIDString(String UUID)
  經由過程全局唯一的 id 獲取 storage pool.

經由過程唯一的名字獲取 storage pool 的示例代碼：

    private void getStoragePoolbyName(@RequestParam String name) throws LibvirtException {
        logger.info("get storage pool by name execute succeeded");
        logger.info("request parameter:{}",name);
        Connect connect = new Connect("qemu+tcp://192.168.10.105:16509/system", true);
        StoragePool storagePool = connect.storagePoolLookupByName("default");
        StoragePoolInfo storagePoolInfo = storagePool.getInfo();
        logger.info("存儲池的狀態：{}", storagePoolInfo.state);
        logger.info("存儲池的容量：{}GB", storagePoolInfo.capacity / 1024.00 / 1024.00 / 1024.00);
        logger.info("存儲池的可用容量：{}GB", storagePoolInfo.available / 1024.00 / 1024.00 / 1024.00);
        logger.info("存儲池的已用容量：{}GB", storagePoolInfo.allocation / 1024.00 / 1024.00 / 1024.00);
        logger.info("存儲池的描述xml：\n {}", storagePool.getXMLDesc(0));
    }

備注：這幾個屬性取得的容量值的單元都是bytes.

從圖中可以看出,獲取到的磁盤容量有部門損失,作為監控宿主機和分配資源使用還是可行的.

StoragePool 對象的方法 String getXMLDesc(int flags) 可以取得 StoragePool 配置描述 xml,可按照這個描述自定義 StoragePool 配置描述 xml.

示例 StoragePool 配置描寫 xml：

<?xml version="1.0" encoding="UTF-8"?>
<pool type="dir">
    <name>virtimages</name> // 名稱必需唯一
    <source>
    </source>
    <capacity unit='GiB'>40</capacity> // StoragePool 的容量
    <allocation>0</allocation> // StoragePool 的已用容量
    <target>
        <path>/home/kyyee/images</path> // StoragePool 在宿主機的路徑
        <permissions> // 權限
            <mode>0711</mode>
            <owner>0</owner>
            <group>0</group>
        </permissions>
    </target>
</pool>

StoragePool 配置描述 xml 的更多用法可參考官網：傳送門

有了 StoragePool 配置描述 xml,就可以很輕松的創立 StoragePool 了.

創立 storage pool 的示例代碼(此代碼未驗證)：

    private void createStoragePool() throws LibvirtException, DocumentException {
        logger.info("create storage pool execute succeeded");
        Connect connect = new Connect("qemu+tcp://192.168.10.105:16509/system");
        // xml 文件 => Dom4j 文檔 => String
        SAXReader reader = new SAXReader();
        Document document = reader.read(new File("xml/kvmdemo-storage-pool.xml"));
        String xmlDesc = document.asXML();
        StoragePool storagePool = connect.storagePoolCreateXML(xmlDesc, 0);
        StoragePoolInfo storagePoolInfo = storagePool.getInfo();
        logger.info("存儲池的狀態：{}", storagePoolInfo.state);
        logger.info("存儲池的容量：{}GB", storagePoolInfo.capacity / 1024.00 / 1024.00 / 1024.00);
        logger.info("存儲池的可用容量：{}GB", storagePoolInfo.available / 1024.00 / 1024.00 / 1024.00);
        logger.info("存儲池的已用容量：{}GB", storagePoolInfo.allocation / 1024.00 / 1024.00 / 1024.00);
        logger.info("存儲池的描述xml：\n {}", storagePool.getXMLDesc(0));
    }

創建 storage pool 除了可調用 StoragePool storagePoolCreateXML(String xmlDesc, int flags) 辦法外,還可調用 StoragePool storagePoolDefineXML(String xml, int flags) .
具體的,storagePoolCreateXML 創建的是一個非持久化的 pool ,刪除它只需調用 destroy(),或者重啟宿主機,就會消失,而 storagePoolDefineXML 定義的是一個持久化的 pool,除非明確調用 undefine(),否則它一直存在.

管理客戶機(虛擬機)鏡像

前面講了這么多,都是為了給創建虛擬機鏡像做鋪墊.libvirt 提供的 StorageVolume 便是專門用來管理客戶機物理硬盤的,由于 StorageVolume 與 StoragePool 關系密切,前面的內容是實現創建虛擬機鏡像的基礎.

下面將根據講解 StoragePool 的層次布局來講解 StorageVolume.

libvirt 提供了一個接口可以遍歷 StoragePool 下的所有的 StorageVolume.

遍歷示例代碼：

    private void listStorageVolume() throws LibvirtException {
        logger.info("list storage volume execute succeeded");
        Connect connect = new Connect("qemu+tcp://192.168.10.105:16509/system", true);
        StoragePool storagePool = connect.storagePoolLookupByName("default");
        String[] volumes = storagePool.listVolumes();
        logger.info("存儲卷個數：{}", volumes.length);
        for (String volume : volumes) {
            if (volume.contains("iso")) continue; // 過濾失落 iso 文件
            logger.info("存儲卷名稱：{}", volume);
        }
    }

這里有一個文件是 iso 文件,被過濾了,沒有顯示.

StoragePool 對象提供了 1 種方式得到 StorageVol 對象：

• StorageVol storageVolLookupByName(String name)
  經由過程唯一的名字獲取 storage volume.

經由過程唯一的名字獲取 storage volume 的示例代碼：

    private void getStorageVolumebyName(@RequestParam String name) throws LibvirtException {
        logger.info("get storage volume by name execute succeeded");
        logger.info("request parameter:{}", name);
        Connect connect = new Connect("qemu+tcp://192.168.10.105:16509/system", true);
        StoragePool storagePool = connect.storagePoolLookupByName("default");
        String[] volumes = storagePool.listVolumes();
        for (String volume : volumes) {
            if (volume.contains("iso")) continue; // 過濾掉 iso 文件
            StorageVol storageVol = storagePool.storageVolLookupByName(volume);
            StorageVolInfo storageVolInfo = storageVol.getInfo();
            logger.info("存儲卷的類型：{}", storageVolInfo.type);
            logger.info("存儲卷的容量：{} GB", storageVolInfo.capacity / 1024.00 / 1024.00 / 1024.00);
            logger.info("存儲卷的可用容量：{} GB", (storageVolInfo.capacity - storageVolInfo.allocation) / 1024.00 / 1024.00 / 1024.00);
            logger.info("存儲卷的已用容量：{} GB", storageVolInfo.allocation / 1024.00 / 1024.00 / 1024.00);
            logger.info("存儲卷的描述xml：\n {}", storageVol.getXMLDesc(0));
        }
    }

備注：這幾個屬性取得的容量值的單元都是bytes.

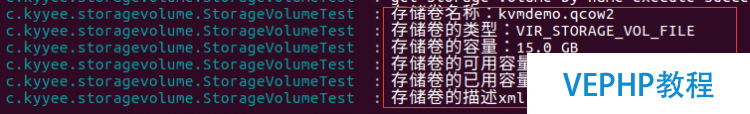

獲取客戶機(虛擬機)磁盤容量非常準確,我給客戶機分配的磁盤空間便是 15 GB,將這個 api 作為監控客戶機(虛擬機)使用完全沒有問題.

StorageVol 對象的方法 String getXMLDesc(int flags) 可以取得 StorageVol 配置描述 xml,可按照這個描述自定義 StorageVol 配置描述 xml.

示例 StorageVol 配置描寫 xml：

<?xml version="1.0" encoding="UTF-8"?>
<volume type='file'>
    <name>kvmdemo.qcow2</name> // 名稱必需唯一
    <source>
    </source>
    <capacity unit='GiB'>10</capacity> // StorageVol 的容量
    <allocation>0</allocation> // StorageVol 的已用容量
    <target>
        <path>/var/lib/libvirt/images/kvmdemo.qcow2</path> // StorageVol 在宿主機的路徑
        <format type='qcow2'/> // 文件類型,通常都是 qcow2,也可以是 raw
        <permissions> // 權限
            <mode>0600</mode>
            <owner>0</owner>
            <group>0</group>
        </permissions>
    </target>
</volume>

StorageVol 配置描述 xml 的更多用法可參考官網：傳送門

有了 StorageVol 配置描述 xml,就可以很輕松的創立或克隆 StorageVol 了.

創立 storage volume 的示例代碼：

    private void createStorageVolume() throws LibvirtException, DocumentException {
        logger.info("create storage volume execute succeeded");
        Connect connect = new Connect("qemu+tcp://192.168.10.105:16509/system");
        // xml 文件 => Dom4j 文檔 => String
        SAXReader reader = new SAXReader();
        Document document = reader.read(new File("xml/kvmdemo-storage-vol.xml"));
        String xmlDesc = document.asXML();
        logger.info("createStorageVolume description:\n{}", xmlDesc);
        StoragePool storagePool = connect.storagePoolLookupByName("default");
        logger.info("This could take some times at least 3min...");
        StorageVol storageVol = storagePool.storageVolCreateXML(xmlDesc, 0);
        logger.info("create success");
        logger.info("createStorageVolume name:{}", storageVol.getName());
        logger.info("createStorageVolume path:{}", storageVol.getPath());
        StorageVolInfo storageVolInfo = storageVol.getInfo();
        logger.info("存儲卷的類型：{}", storageVolInfo.type);
        logger.info("存儲卷的容量：{} GB", storageVolInfo.capacity / 1024.00 / 1024.00 / 1024.00);
        logger.info("存儲卷的可用容量：{} GB", (storageVolInfo.capacity - storageVolInfo.allocation) / 1024.00 / 1024.00 / 1024.00);
        logger.info("存儲卷的已用容量：{} GB", storageVolInfo.allocation / 1024.00 / 1024.00 / 1024.00);
        logger.info("存儲卷的描述xml：\n {}", storageVol.getXMLDesc(0));
    }

這里必要一個 xml 工具包來操作 xml 文件,示例代碼使用的是 dom4j

創建 storage volume 除了可調用 StorageVol storageVolCreateXML(String xmlDesc, int flags) 辦法外,還可調用 StorageVol storageVolCreateXMLFrom(String xmlDesc, StorageVol cloneVolume, int flags) .
具體的,storageVolCreateXML 創建的一個全新的鏡像,如果虛擬機基于這個鏡像文件創建,那么還需要掛載光盤驅動器安裝操作系統才能使用虛擬機,而 storageVolCreateXMLFrom 基于傳入的 cloneVolume 派生(克隆)一個鏡像,但是要保證派生(克隆)的鏡像的名稱和路徑唯一,否則派生(克隆)不成功.

克隆 storage volume 的示例代碼：

    private void cloneStorageVolume() throws LibvirtException, DocumentException {
        logger.info("clone storage volume execute succeeded");
        Connect connect = new Connect("qemu+tcp://192.168.10.105:16509/system");
        // xml 文件 => Dom4j 文檔 => String
        SAXReader reader = new SAXReader();
        Document document = reader.read(new File("xml/kvmdemo-storage-vol.xml"));
        String xmlDesc = document.asXML();
        logger.info("createStorageVolume description:\n{}", xmlDesc);
        StoragePool storagePool = connect.storagePoolLookupByName("default");
        // 克隆的基鏡像,這個鏡像需要本身制作,可使用 virt-manager 制作基鏡像,本示例代碼采用的基鏡像是 Ubuntu 16.04 64位
        StorageVol genericVol = storagePool.storageVolLookupByName("generic.qcow2");
        logger.info("This could take some times at least 3min...");
        StorageVol storageVol = storagePool.storageVolCreateXMLFrom(xmlDesc, genericVol, 0);
        logger.info("clone success");
        logger.info("createStorageVolume name:{}", storageVol.getName());
        logger.info("createStorageVolume path:{}", storageVol.getPath());
        StorageVolInfo storageVolInfo = storageVol.getInfo();
        logger.info("存儲卷的類型：{}", storageVolInfo.type);
        logger.info("存儲卷的容量：{} GB", storageVolInfo.capacity / 1024.00 / 1024.00 / 1024.00);
        logger.info("存儲卷的可用容量：{} GB", (storageVolInfo.capacity - storageVolInfo.allocation) / 1024.00 / 1024.00 / 1024.00);
        logger.info("存儲卷的已用容量：{} GB", storageVolInfo.allocation / 1024.00 / 1024.00 / 1024.00);
        logger.info("存儲卷的描述xml：\n {}", storageVol.getXMLDesc(0));
    }

克隆鏡像的基鏡像需要本身制作,可使用 virt-manager 制作基鏡像,本示例代碼使用 virt-manager 制作的 Ubuntu 16.04 64 位基鏡像.

刪除 storage volume 示例代碼：

    private void deleteStorageVolume() throws LibvirtException, DocumentException {
        logger.info("delete storage volume execute succeeded");
        Connect connect = new Connect("qemu+tcp://192.168.10.105:16509/system");
        StoragePool storagePool = connect.storagePoolLookupByName("default");
        StorageVol storageVol = storagePool.storageVolLookupByName("kvmdemo.qcow2");
        logger.info("存儲卷名稱：{}", storageVol.getName());
        storageVol.free();
        storageVol.wipe();
        storageVol.delete(0);
    }

未完待續,后續將繼續發布客戶機創立、啟動、關機、強制關機、重啟、強制重啟；宿主機監控,客戶機監控等.

_baidu_page_break_tag_

為什么會出現 Unable to load library ‘virt’

很多人在使用 libvirt Java API 時可能都會遇到這個錯誤,直觀來說便是：無法加載‘virt’庫.

Java 虛擬機會拋出一個 UnsatisfiedLinkError 差錯.

java.lang.UnsatisfiedLinkError: Unable to load library 'virt': libvirt.so: cannot open shared object file: No such file or directory
    at com.sun.jna.NativeLibrary.loadLibrary(NativeLibrary.java:194) ~[jna-3.5.0.jar!/:3.5.0 (b0)]
    at com.sun.jna.NativeLibrary.getInstance(NativeLibrary.java:283) ~[jna-3.5.0.jar!/:3.5.0 (b0)]
    at com.sun.jna.Library$Handler.<init>(Library.java:142) ~[jna-3.5.0.jar!/:3.5.0 (b0)]
    at com.sun.jna.Native.loadLibrary(Native.java:368) ~[jna-3.5.0.jar!/:3.5.0 (b0)]
    at com.sun.jna.Native.loadLibrary(Native.java:353) ~[jna-3.5.0.jar!/:3.5.0 (b0)]
    at org.libvirt.jna.Libvirt.<clinit>(Unknown Source) ~[libvirt-0.5.1.jar!/:na]
    at org.libvirt.Library.<clinit>(Unknown Source) ~[libvirt-0.5.1.jar!/:na]
    at org.libvirt.Connect.<init>(Unknown Source) ~[libvirt-0.5.1.jar!/:na]
    at com.jm.controller.LibvirtCtrl.test(LibvirtCtrl.java:42) ~[classes!/:na]
    at sun.reflect.NativeMethodAccessorImpl.invoke0(Native Method) ~[na:1.8.0_131]
    at sun.reflect.NativeMethodAccessorImpl.invoke(NativeMethodAccessorImpl.java:62) ~[na:1.8.0_131]
    ......

在 Ubuntu 16.04 下的差錯內容如圖所示.

之所以出現這個差錯是由于你的程序所在的服務器沒有安裝 libvirt 動態鏈接庫所致.

辦理 Unable to load library ‘virt’

在 Java 微服務程序所在的服務器安裝 libvirt 的動態鏈接庫,如在 Ubuntu 16.04 下使用 APT 源安裝 libvirt-dev 包的命令如下所示.

sudo apt-get install -y libvirt-dev

或者使用如下敕令安裝 libvirt-bin.

sudo apt-get install -y libvirt-bin

libvirt-dev 和 libvirt-bin 的區別在于 libvirt-dev 是libvirt-bin 的簡化版,功能少,體積小,便利移植到 Docker 容器.

更多內容請查看 libvirt 四部曲系列文章.

本文永遠更新鏈接地址：

更多LINUX教程，盡在維易PHP學院專欄。歡迎交流《LINUX教學:libvirt Java API使用教程》！

轉載請注明本頁網址：
http://www.fzlkiss.com/jiaocheng/10557.html
