概述

本系列由兩篇文章組成,介紹了當前用于 Linux 操作系統上的幾種零拷貝技術,簡單描述了各種零拷貝技術的實現,以及它們的特點和適用場景.本文是本系列文章的第一部分,主要是介紹一些零拷貝技術的相關配景知識,簡要概述了 Linux 為什么需要零拷貝技術以及 Linux 中都有哪幾種零拷貝技術.

引言

傳統的 Linux 操作系統的標準 I/O 接口是基于數據拷貝操作的,即 I/O 操作會導致數據在操作系統內核地址空間的緩沖區和應用程序地址空間定義的緩沖區之間進行傳輸.這樣做最大的好處是可以減少磁盤 I/O 的操作,因?yàn)槿绻蟮臄?shù)據已經存放在操作系統的高速緩沖存儲器中,那么就不需要再進行實際的物理磁盤 I/O 操作.但是數據傳輸過程中的數據拷貝操作卻導致了極大的 CPU 開銷,限制了操作系統有效進行數據傳輸操作的能力.

零拷貝( zero-copy )這種技術可以有效地改善數據傳輸?shù)男阅?在內核驅動程序(好比網絡堆棧或者磁盤存儲驅動程序)處理 I/O 數據的時候,零拷貝技術可以在某種程度上減少甚至完全避免不必要 CPU 數據拷貝操作.現代的 CPU 和存儲體系結構提供了很多特征可以有效地實現零拷貝技術,但是因?yàn)榇鎯?chǔ)體系結構非常復雜,而且網絡協議棧有時需要對數據進行必要的處理,所以零拷貝技術有可能會產生很多負面的影響,甚至?xí)?dǎo)致零拷貝技術自身的優點完全喪失.

為什么需要零拷貝技術

如今,很多網絡服務器都是基于客戶端 - 服務器這一模型的.在這種模型中,客戶端向服務器端哀求數據或者服務；服務器端則需要響應客戶端發出的哀求,并為客戶端提供它所需要的數據.隨著網絡服務的逐漸普及,video 這類應用程序發展迅速.當今的計算機系統已經具備足夠的能力去處理 video 這類應用程序?qū)蛻?hù)端所造成的重負荷,但是對于服務器端來說,它應付由 video 這類應用程序引起的網絡通信量就顯得捉襟見肘了.而且,客戶端的數量增長迅速,那么服務器端就更容易成為性能瓶頸.而對于負荷很重的服務器來說,操作系統通常都是引起性能瓶頸的罪魁禍?zhǔn)?舉個例子來說,當數據“寫”操作或者數據“發送”操作的系統調用發出時,操作系統通常都會將數據從應用程序地址空間的緩沖區拷貝到操作系統內核的緩沖區中去.操作系統這樣做的好處是接口簡單,但是卻在很大程度上損失了系統性能,因?yàn)檫@種數據拷貝操作不單需要占用 CPU 時間片,同時也需要占用額外的內存帶寬.

一般來說,客戶端通過網絡接口卡向服務器端發送哀求,操作系統將這些客戶端的哀求傳遞給服務器端應用程序,服務器端應用程序會處理這些哀求,哀求處理完成以后,操作系統還需要將處理得到的結果通過網絡適配器傳遞回去.

下邊這一小節會跟讀者簡單介紹一下傳統的服務器是如何進行數據傳輸?shù)?以及這種數據傳輸?shù)奶幹眠^(guò)程存在哪些問題有可能會造成服務器的性能損失.

Linux 　中傳統服務器進行數據傳輸?shù)牧鞒?/h4>

Linux 　中傳統的 I/O 操作是一種緩沖 I/O,I/O 過程中產生的數據傳輸通常必要在緩沖區中進行多次的拷貝操作.一般來說,在傳輸數據的時候,用戶應用程序必要分配一塊大小合適的緩沖區用來存放必要傳輸?shù)臄?shù)據.應用程序從文件中讀取一塊數據,然后把這塊數據通過網絡發送到接收端去.用戶應用程序只是必要調用兩個系統調用 read() 和 write() 就可以完成這個數據傳輸操作,應用程序并不知曉在這個數據傳輸?shù)倪^(guò)程中操作系統所做的數據拷貝操作.對于 Linux 操作系統來說,基于數據排序或者校驗等各方面因素的考慮,操作系統內核會在處理數據傳輸?shù)倪^(guò)程中進行多次拷貝操作.在某些情況下,這些數據拷貝操作會極大地降低數據傳輸?shù)男阅?

當應用程序需要訪問某塊數據的時候,操作系統內核會先檢查這塊數據是不是因?yàn)榍耙淮螌?duì)相同文件的訪問而已經被存放在操作系統內核地址空間的緩沖區內,如果在內核緩沖區中找不到這塊數據,Linux 操作系統內核會先將這塊數據從磁盤讀出來放到操作系統內核的緩沖區里去.如果這個數據讀取操作是由 DMA 完成的,那么在 DMA 進行數據讀取的這一過程中,CPU 只是需要進行緩沖區管理,以及創建和處理 DMA ,除此之外,CPU 不需要再做更多的事情,DMA 執行完數據讀取操作之后,會通知操作系統做進一步的處理.Linux 操作系統會根據 read() 系統調用指定的應用程序地址空間的地址,把這塊數據存放到哀求這塊數據的應用程序的地址空間中去,在接下來的處理過程中,操作系統需要將數據再一次從用戶應用程序地址空間的緩沖區拷貝到與網絡堆棧相關的內核緩沖區中去,這個過程也是需要占用 CPU 的.數據拷貝操作結束以后,數據會被打包,然后發送到網絡接口卡上去.在數據傳輸?shù)倪^(guò)程中,應用程序可以先返回進而執行其他的操作.之后,在調用 write() 系統調用的時候,用戶應用程序緩沖區中的數據內容可以被安全的丟棄或者更改,因?yàn)椴僮飨到y(tǒng)已經在內核緩沖區中保留了一份數據拷貝,當數據被成功傳送到硬件上之后,這份數據拷貝就可以被丟棄.

從上面的描述可以看出,在這種傳統的數據傳輸過程中,數據至少發生了四次拷貝操作,即便是使用了 DMA 來進行與硬件的通訊,CPU 仍然需要拜訪數據兩次.在 read() 讀數據的過程中,數據并不是直接來自于硬盤,而是必須先經過操作系統的文件系統層.在 write() 寫數據的過程中,為了和要傳輸?shù)臄?shù)據包的大小相吻合,數據必須要先被分割成塊,而且還要預先考慮包頭,并且要進行數據校驗和操作.

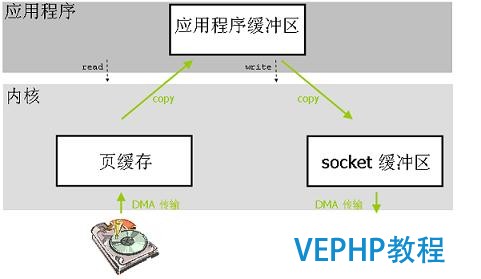

圖 1. 傳統使用 read 和 write 系統挪用的數據傳輸

零拷貝(zero copy)技術概述

什么是零拷貝?

簡單一點來說,零拷貝就是一種避免 CPU 將數據從一塊存儲拷貝到另外一塊存儲的技術.針對操作系統中的設備驅動程序、文件系統以及網絡協議堆棧而出現的各種零拷貝技術極大地提升了特定應用程序的性能,并且使得這些應用程序可以更加有效地利用系統資源.這種性能的提升就是通過在數據拷貝進行的同時,允許 CPU 執行其他的任務來實現的.零拷貝技術可以減少數據拷貝和共享總線操作的次數,消除傳輸數據在存儲器之間不必要的中間拷貝次數,從而有效地提高數據傳輸效率.而且,零拷貝技術減少了用戶應用程序地址空間和操作系統內核地址空間之間因?yàn)樯舷挛那袚Q而帶來的開銷.進行大量的數據拷貝操作其實是一件簡單的任務,從操作系統的角度來說,如果 CPU 一直被占用著去執行這項簡單的任務,那么這將會是很浪費資源的；如果有其他比較簡單的系統部件可以代勞這件事情,從而使得 CPU 擺脫出來可以做別的事情,那么系統資源的利用則會更加有效.綜上所述,零拷貝技術的目標可以概括如下：

避免數據拷貝

• 避免操作系統內核緩沖區之間進行數據拷貝操作.
• 避免操作系統內核和用戶應用程序地址空間這兩者之間進行數據拷貝操作.
• 用戶應用程序可以避開操作系統直接拜訪硬件存儲.
• 數據傳輸盡量讓 DMA 來做.

將多種操作結合在一起

• 避免不必要的系統調用和上下文切換.
• 需要拷貝的數據可以先被緩存起來.
• 對數據進行處理盡量讓硬件來做.

前文提到過,對于高速網絡來說,零拷貝技術是非常重要的.這是因?yàn)楦咚倬W(wǎng)絡的網絡鏈接能力與 CPU 的處理能力接近,甚至?xí)^(guò) CPU 的處理能力.如果是這樣的話,那么 CPU 就有可能需要花費幾乎所有的時間去拷貝要傳輸?shù)臄?shù)據,而沒有能力再去做別的事情,這就產生了性能瓶頸,限制了通訊速率,從而降低了網絡鏈接的能力.一般來說,一個 CPU 時鐘周期可以處理一位的數據.舉例來說,一個 1 GHz 的處理器可以對 1Gbit/s 的網絡鏈接進行傳統的數據拷貝操作,但是如果是 10 Gbit/s 的網絡,那么對于相同的處理器來說,零拷貝技術就變得非常重要了.對于超過 1 Gbit/s 的網絡鏈接來說,零拷貝技術在超級計算機集群以及大型的商業數據中心中都有所應用.然而,隨著信息技術的發展,1 Gbit/s,10 Gbit/s 以及 100 Gbit/s 的網絡會越來越普及,那么零拷貝技術也會變得越來越普及,這是因?yàn)榫W(wǎng)絡鏈接的處理能力比 CPU 的處理能力的增長要快得多.傳統的數據拷貝受限于傳統的操作系統或者通信協議,這就限制了數據傳輸性能.零拷貝技術通過減少數據拷貝次數,簡化協議處理的層次,在應用程序和網絡之間提供更快的數據傳輸辦法,從而可以有效地降低通信延遲,提高網絡吞吐率.零拷貝技術是實現主機或者路由器等設備高速網絡接口的主要技術之一.

現代的 CPU 和存儲體系結構提供了很多相關的功能來減少或避免 I/O 操作過程中產生的不必要的 CPU 數據拷貝操作,但是,CPU 和存儲體系結構的這種優勢經常被過高估計.存儲體系結構的復雜性以及網絡協議中必需的數據傳輸可能會產生問題,有時甚至?xí)?dǎo)致零拷貝這種技術的優點完全喪失.在下一章中,我們會介紹幾種 Linux 操作系統中出現的零拷貝技術,簡單描述一下它們的實現辦法,并對它們的弱點進行分析.

零拷貝技術分類

零拷貝技術的發展很多樣化,現有的零拷貝技術種類也非常多,而當前并沒有一個適合于所有場景的零拷貝技術的出現.對于 Linux 來說,現存的零拷貝技術也比擬多,這些零拷貝技術大部分存在于不同的 Linux 內核版本,有些舊的技術在不同的 Linux 內核版本間得到了很大的發展或者已經漸漸被新的技術所代替.本文針對這些零拷貝技術所適用的不同場景對它們進行了劃分.概括起來,Linux 中的零拷貝技術主要有下面這幾種：

• 直接 I/O：對于這種數據傳輸方式來說,應用程序可以直接拜訪硬件存儲,操作系統內核只是輔助數據傳輸：這類零拷貝技術針對的是操作系統內核并不需要對數據進行直接處理的情況,數據可以在應用程序地址空間的緩沖區和磁盤之間直接進行傳輸,完全不需要 Linux 操作系統內核提供的頁緩存的支持.
• 在數據傳輸?shù)倪^(guò)程中,避免數據在操作系統內核地址空間的緩沖區和用戶應用程序地址空間的緩沖區之間進行拷貝.有的時候,應用程序在數據進行傳輸?shù)倪^(guò)程中不需要對數據進行拜訪,那么,將數據從 Linux 的頁緩存拷貝到用戶進程的緩沖區中就可以完全避免,傳輸?shù)臄?shù)據在頁緩存中就可以得到處理.在某些特殊的情況下,這種零拷貝技術可以獲得較好的性能.Linux 中提供類似的系統調用主要有 mmap(),sendfile() 以及 splice().
• 對數據在 Linux 的頁緩存和用戶進程的緩沖區之間的傳輸過程進行優化.該零拷貝技術側重于靈活地處理數據在用戶進程的緩沖區和操作系統的頁緩存之間的拷貝操作.這種方法延續了傳統的通信方式,但是更加靈活.在　 Linux 　中,該方法主要利用了寫時復制技術.

前兩類方法的目的主要是為了避免應用程序地址空間和操作系統內核地址空間這兩者之間的緩沖區拷貝操作.這兩類零拷貝技術通常適用在某些特殊的情況下,比如要傳送的數據不需要經過操作系統內核的處理或者不需要經過應用程序的處理.第三類方法則繼承了傳統的應用程序地址空間和操作系統內核地址空間之間數據傳輸?shù)母拍?進而針對數據傳輸本身進行優化.我們知道,硬件和軟件之間的數據傳輸可以通過使用 DMA 來進行,DMA 　進行數據傳輸?shù)倪^(guò)程中幾乎不需要　 CPU 　參與,這樣就可以把 CPU 解放出來去做更多其他的事情,但是當數據需要在用戶地址空間的緩沖區和　 Linux 　操作系統內核的頁緩存之間進行傳輸?shù)臅r(shí)候,并沒有類似　 DMA 　這種工具可以使用,CPU 　需要全程參與到這種數據拷貝操作中,所以這第三類方法的目的是可以有效地改善數據在用戶地址空間和操作系統內核地址空間之間傳遞的效率.

總結

本系列文章介紹了 Linux 中的零拷貝技術,本文是其中的第一部分,介紹了零拷貝技術的基本概念,Linux 為什么需要零拷貝這種技術以及簡要概述了 Linux 中都存在哪些零拷貝技術這樣一些基本配景知識.我們將在本系列文章的第二部分內容中詳細介紹本文提到的 Linux 中的幾種零拷貝技術.

更多詳情見請繼續閱讀下一頁的出色內容：

本系列由兩篇文章組成,介紹了當前用于 Linux 操作系統上的幾種零拷貝技術,簡單描述了各種零拷貝技術的實現,以及它們的特點和適用場景.第一部分主要介紹了一些零拷貝技術的相關配景知識,簡要概述了 Linux 為什么需要零拷貝技術以及 Linux 中都有哪幾種零拷貝技術.本文是本系列文章的第二部分,針對第一部分內容中提到的幾種零拷貝技術分別進行更詳細的介紹,并對這些零拷貝技術的優缺點進行分析.

Linux 中的直接 I/O

如果應用程序可以直接拜訪網絡接口存儲,那么在應用程序拜訪數據之前存儲總線就不需要被遍歷,數據傳輸所引起的開銷將會是最小的.應用程序或者運行在用戶模式下的庫函數可以直接拜訪硬件設備的存儲,操作系統內核除了進行必要的虛擬存儲配置工作之外,不參與數據傳輸過程中的其它任何事情.直接 I/O 使得數據可以直接在應用程序和外圍設備之間進行傳輸,完全不需要操作系統內核頁緩存的支持.關于直接 I/O 技術的具體實現細節可以參看 developerWorks 上的另一篇文章”Linux 中直接 I/O 機制的介紹” ,本文不做過多描述.

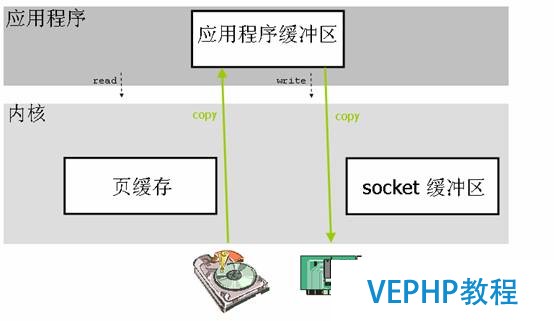

圖 1. 使用直接 I/O 的數據傳輸

針對數據傳輸不需要經過應用程序地址空間的零拷貝技術

利用 mmap()

在 Linux 中,減少拷貝次數的一種辦法是調用 mmap() 來代替調用 read,比如：

  tmp_buf = mmap(file, len);
  write(socket, tmp_buf, len);

首先,應用程序調用了 mmap() 之后,數據會先通過 DMA 拷貝到操作系統內核的緩沖區中去.接著,應用程序跟操作系統共享這個緩沖區,這樣,操作系統內核和應用程序存儲空間就不需要再進行任何的數據拷貝操作.應用程序調用了 write() 之后,操作系統內核將數據從本來的內核緩沖區中拷貝到與 socket 相關的內核緩沖區中.接下來,數據從內核 socket 緩沖區拷貝到協議引擎中去,這是第三次數據拷貝操作.

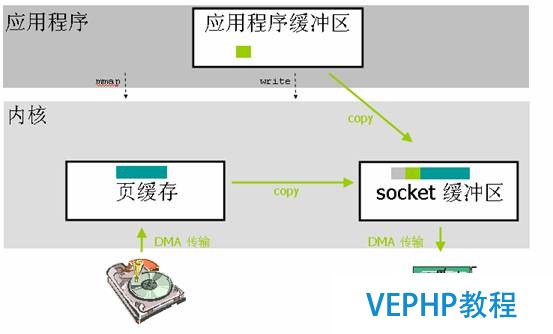

圖 2. 利用 mmap() 取代 read()

通過使用 mmap() 來代替 read(), 已經可以減半操作系統需要進行數據拷貝的次數.當大量數據需要傳輸?shù)臅r(shí)候,這樣做就會有一個比較好的效率.但是,這種改進也是需要代價的,使用 mma()p 其實是存在潛在的問題的.當對文件進行了內存映射,然后調用 write() 系統調用,如果此時其他的進程截?cái)嗔诉@個文件,那么 write() 系統調用將會被總線錯誤信號 SIGBUS 中斷,因?yàn)榇藭r(shí)正在執行的是一個錯誤的存儲拜訪.這個信號將會導致進程被殺死,解決這個問題可以通過以下這兩種方法：

1. 為 SIGBUS 安裝一個新的信號處理器,這樣,write() 系統調用在它被中斷之前就返回已經寫入的字節數目,errno 會被設置成 success.但是這種辦法也有其缺點,它不能反映出產生這個問題的根源所在,因?yàn)?BIGBUS 信號只是顯示某進程發生了一些很?chē)?yán)重的錯誤.
2. 第二種辦法是通過文件租借鎖來解決這個問題的,這種辦法相對來說更好一些.我們可以通過內核對文件加讀或者寫的租借鎖,當另外一個進程嘗試對用戶正在進行傳輸?shù)奈募M(jìn)行截?cái)嗟臅r(shí)候,內核會發送給用戶一個實時信號：RT_SIGNAL_LEASE 信號,這個信號會告訴用戶內核破壞了用戶加在那個文件上的寫或者讀租借鎖,那么 write() 系統調用則會被中斷,并且進程會被 SIGBUS 信號殺死,返回值則是中斷前寫的字節數,errno 也會被設置為 success.文件租借鎖需要在對文件進行內存映射之前設置.

使用 mmap 是 POSIX 兼容的,但是使用 mmap 并不一定能獲得理想的數據傳輸性能.數據傳輸?shù)倪^(guò)程中仍然需要一次 CPU 拷貝操作,而且映射操作也是一個開銷很大的虛擬存儲操作,這種操作需要通過更改頁表以及沖刷 TLB (使得 TLB 的內容無效)來維持存儲的一致性.但是,因?yàn)橛成渫ǔ＿m用于較大范圍,所以對于相同長度的數據來說,映射所帶來的開銷遠遠低于 CPU 拷貝所帶來的開銷.

sendfile()

為了簡化用戶接口,同時還要繼續保存 mmap()/write() 技術的優點：減少 CPU 的拷貝次數,Linux 在版本 2.1 中引入了 sendfile() 這個系統調用.

sendfile() 不僅減少了數據拷貝操作,它也減少了上下文切換.首先：sendfile() 系統調用利用 DMA 引擎將文件中的數據拷貝到操作系統內核緩沖區中,然后數據被拷貝到與 socket 相關的內核緩沖區中去.接下來,DMA 引擎將數據從內核 socket 緩沖區中拷貝到協議引擎中去.如果在用戶調用 sendfile () 系統調用進行數據傳輸?shù)倪^(guò)程中有其他進程截?cái)嗔嗽撐募?那么 sendfile () 系統調用會簡單地返回給用戶應用法式中斷前所傳輸?shù)淖止?jié)數,errno 會被設置為 success.如果在調用 sendfile() 之前操作系統對文件加上了租借鎖,那么 sendfile() 的操作和返回狀態將會和 mmap()/write () 一樣.

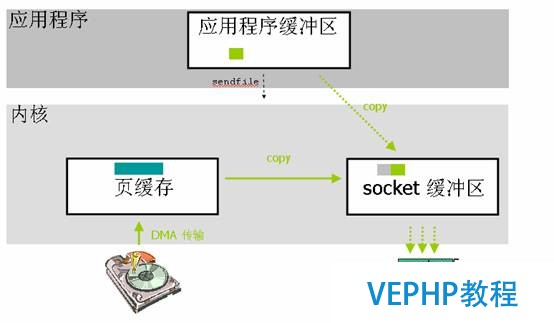

圖 3. 應用 sendfile () 進行數據傳輸

sendfile() 系統調用不需要將數據拷貝或者映射到應用程序地址空間中去,所以 sendfile() 只是適用于應用程序地址空間不需要對所拜訪數據進行處理的情況.相對于 mmap() 方法來說,因?yàn)?sendfile 傳輸?shù)臄?shù)據沒有越過用戶應用程序 / 操作系統內核的邊界線,所以 sendfile () 也極大地減少了存儲管理的開銷.但是,sendfile () 也有很多局限性,如下所列：

• sendfile() 局限于基于文件服務的網絡應用程序,比如 web 服務器.據說,在 Linux 內核中實現 sendfile() 只是為了在其他平臺上使用 sendfile() 的 Apache 程序.
• 由于網絡傳輸具有異步性,很難在 sendfile () 系統調用的接收端進行配對的實現方式,所以數據傳輸?shù)慕邮斩艘话銢](méi)有用到這種技術.
• 基于性能的考慮來說,sendfile () 仍然需要有一次從文件到 socket 緩沖區的 CPU 拷貝操作,這就導致頁緩存有可能會被傳輸?shù)臄?shù)據所污染.

帶有 DMA 收集拷貝功能的 sendfile()

上小節介紹的 sendfile() 技術在進行數據傳輸仍然還需要一次多余的數據拷貝操作,通過引入一點硬件上的幫助,這僅有的一次數據拷貝操作也可以避免.為了避免操作系統內核造成的數據副本,需要用到一個支持收集操作的網絡接口,這也就是說,待傳輸?shù)臄?shù)據可以分散在存儲的不同位置上,而不需要在連續存儲中存放.這樣一來,從文件中讀出的數據就根本不需要被拷貝到 socket 緩沖區中去,而只是需要將緩沖區描述符傳到網絡協議棧中去,之后其在緩沖區中建立起數據包的相關結構,然后通過 DMA 收集拷貝功能將所有的數據結合成一個網絡數據包.網卡的 DMA 引擎會在一次操作中從多個位置讀取包頭和數據.Linux 2.4 版本中的 socket 緩沖區就可以滿足這種條件,這也就是用于 Linux 中的眾所周知的零拷貝技術,這種辦法不但減少了因?yàn)槎啻紊舷挛那袚Q所帶來開銷,同時也減少了處理器造成的數據副本的個數.對于用戶應用程序來說,代碼沒有任何改變.首先,sendfile() 系統調用利用 DMA 引擎將文件內容拷貝到內核緩沖區去；然后,將帶有文件位置和長度信息的緩沖區描述符添加到 socket 緩沖區中去,此過程不需要將數據從操作系統內核緩沖區拷貝到 socket 緩沖區中,DMA 引擎會將數據直接從內核緩沖區拷貝到協議引擎中去,這樣就避免了最后一次數據拷貝.

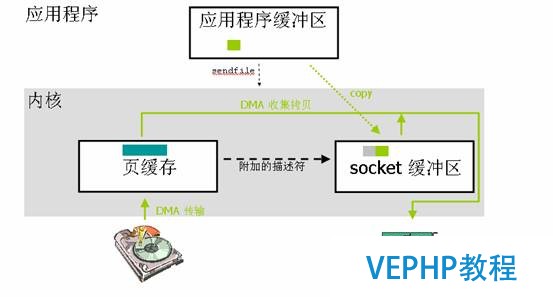

圖 4. 帶有 DMA 收集拷貝功效的 sendfile

通過這種方法,CPU 在數據傳輸?shù)倪^(guò)程中不但避免了數據拷貝操作,理論上,CPU 也永遠不會跟傳輸?shù)臄?shù)據有任何關聯,這對于 CPU 的性能來說起到了積極的作用：首先,高速緩沖存儲器沒有受到污染；其次,高速緩沖存儲器的一致性不需要維護,高速緩沖存儲器在 DMA 進行數據傳輸前或者傳輸后不需要被刷新.然而實際上,后者實現起來非常困難.源緩沖區有可能是頁緩存的一部分,這也就是說一般的讀操作可以拜訪它,而且該拜訪也可以是通過傳統方式進行的.只要存儲區域可以被 CPU 拜訪到,那么高速緩沖存儲器的一致性就需要通過 DMA 傳輸之前沖刷新高速緩沖存儲器來維護.而且,這種數據收集拷貝功能的實現是需要硬件以及設備驅動程序支持的.

splice()

splice() 是　 Linux 　中與 mmap() 和　 sendfile() 類似的一種辦法.它也可以用于用戶應用程序地址空間和操作系統地址空間之間的數據傳輸.splice() 適用于可以確定數據傳輸路徑的用戶應用程序,它不需要利用用戶地址空間的緩沖區進行顯式的數據傳輸操作.那么,當數據只是從一個地方傳送到另一個地方,過程中所傳輸?shù)臄?shù)據不需要經過用戶應用程序的處理的時候,spice() 就成為了一種比較好的選擇.splice() 可以在操作系統地址空間中整塊地移動數據,從而減少大多數數據拷貝操作.而且,splice() 進行數據傳輸可以通過異步的方式來進行,用戶應用程序可以先從系統調用返回,而操作系統內核進程會控制數據傳輸過程繼續進行下去.splice() 可以被看成是類似于基于流的管道的實現,管道可以使得兩個文件描述符相互連接,splice 的調用者則可以控制兩個設備(或者協議棧)在操作系統內核中的相互連接.

splice() 系統調用和 sendfile() 非常類似,用戶應用程序必需擁有兩個已經打開的文件描述符,一個用于表示輸入設備,一個用于表示輸出設備.與 sendfile() 不同的是,splice() 允許任意兩個文件之間互相連接,而并不只是文件到 socket 進行數據傳輸.對于從一個文件描述符發送數據到 socket 這種特例來說,一直都是使用 sendfile() 這個系統調用,而 splice 一直以來就只是一種機制,它并不僅限于 sendfile() 的功能.也就是說,sendfile() 只是 splice() 的一個子集,在 Linux 2.6.23 中,sendfile() 這種機制的實現已經沒有了,但是這個 API 以及相應的功能還存在,只不過 API 以及相應的功能是利用了 splice() 這種機制來實現的.

在數據傳輸?shù)倪^(guò)程中,splice() 機制交替地發送相關的文件描述符的讀寫操作,并且可以將讀緩沖區重新用于寫操作.它也利用了一種簡單的流控制,通過預先定義的水印( watermark )來阻塞寫哀求.有實驗表明,利用這種方法將數據從一個磁盤傳輸?shù)搅硪粋€(gè)磁盤會增加 30% 到 70% 的吞吐量,數據傳輸?shù)倪^(guò)程中, CPU 的負載也會減少一半.

Linux 2.6.17 內核引入了 splice() 系統調用,但是,這個概念在此之前 ] 其實已經存在了很長一段時間了.1988 年,Larry McVoy 提出了這個概念,它被看成是一種改進服務器端系統的 I/O 性能的一種技術,盡管在之后的若干年中經常被提及,但是 splice 系統調用從來沒有在主流的 Linux 操作系統內核中實現過,一直到 Linux 2.6.17 版本的出現.splice 系統調用必要用到四個參數,其中兩個是文件描述符,一個表示文件長度,還有一個用于控制如何進行數據拷貝.splice 系統調用可以同步實現,也可以使用異步方式來實現.在使用異步方式的時候,用戶應用程序會通過信號 SIGIO 來獲知數據傳輸已經終止.splice() 系統調用的接口如下所示：

  long splice(int fdin, int fdout, size_t len, unsigned int flags);

調用 splice() 系統調用會導致操作系統內核從數據源 fdin 移動最多 len 個字節的數據到 fdout 中去,這個數據的移動過程只是經過操作系統內核空間,需要最少的拷貝次數.使用 splice() 系統調用需要這兩個文件描述符中的一個必須是用來表示一個管道設備的.不難看出,這種設計具有局限性,Linux 的后續版本針對這一問題將會有所改進.參數 flags 用于表示拷貝操作的執行辦法,當前的 flags 有如下這些取值：

• SPLICE_F_NONBLOCK：splice 操作不會被阻塞.然而,如果文件描述符沒有被設置為不可被阻塞方式的 I/O ,那么調用 splice 有可能仍然被阻塞.
• SPLICE_F_MORE：告知操作系統內核下一個 splice 系統調用將會有更多的數據傳來.
• SPLICE_F_MOVE：如果輸出是文件,這個值則會使得操作系統內核嘗試從輸入管道緩沖區直接將數據讀入到輸出地址空間,這個數據傳輸過程沒有任何數據拷貝操作發生.

Splice() 系統調用利用了 Linux 提出的管道緩沖區( pipe buffer )機制,這就是為什么這個系統調用的兩個文件描述符參數中至少有一個必需要指代管道設備的原因.為了支持 splice 這種機制,Linux 在用于設備和文件系統的 file_operations 結構中增加了下邊這兩個定義：

  ssize_t (*splice_write)(struct inode *pipe, strucuct file *out,
                        size_t len, unsigned int flags);
  ssize_t (*splice_read)(struct inode *in, strucuct file *pipe,
                        size_t len, unsigned int flags);

這兩個新的操作可以根據 flags 的設定在 pipe 和 in 或者 out 之間移動 len 個字節.Linux 文件系統已經實現了具有上述功能而且可以使用的操作,而且還實現了一個 generic_splice_sendpage() 函數用于和 socket 之間的接合.

對應用程序地址空間和內核之間的數據傳輸進行優化的零拷貝技術

前面提到的幾種零拷貝技術都是通過盡量避免用戶應用程序和操作系統內核緩沖區之間的數據拷貝來實現的,使用上面那些零拷貝技術的應用程序通常都要局限于某些特殊的情況：要么不能在操作系統內核中處理數據,要么不能在用戶地址空間中處理數據.而這一小節提出的零拷貝技術保存了傳統在用戶應用程序地址空間和操作系統內核地址空間之間傳遞數據的技術,但卻在傳輸上進行優化.我們知道,數據在系統軟件和硬件之間的傳遞可以通過 DMA 傳輸來提高效率,但是對于用戶應用程序和操作系統之間進行數據傳輸這種情況來說,并沒有類似的工具可以使用.本節介紹的技術就是針對這種情況提出來的.

利用寫時復制

在某些情況下,Linux 操作系統內核中的頁緩存可能會被多個應用程序所共享,操作系統有可能會將用戶應用程序地址空間緩沖區中的頁面映射到操作系統內核地址空間中去.如果某個應用程序想要對這共享的數據調用　 write() 系統調用,那么它就可能破壞內核緩沖區中的共享數據,傳統的 write() 系統調用并沒有提供任何顯示的加鎖操作,Linux 中引入了寫時復制這樣一種技術用來掩護數據.

什么是寫時復制

寫時復制是計算機編程中的一種優化策略,它的基本思想是這樣的：如果有多個應用程序需要同時拜訪同一塊數據,那么可以為這些應用程序分配指向這塊數據的指針,在每一個應用程序看來,它們都擁有這塊數據的一份數據拷貝,當其中一個應用程序需要對自己的這份數據拷貝進行修改的時候,就需要將數據真正地拷貝到該應用程序的地址空間中去,也就是說,該應用程序擁有了一份真正的私有數據拷貝,這樣做是為了避免該應用程序?qū)@塊數據做的更改被其他應用程序看到.這個過程對于應用程序來說是透明的,如果應用程序永遠不會對所拜訪的這塊數據進行任何更改,那么就永遠不需要將數據拷貝到應用程序自己的地址空間中去.這也是寫時復制的最主要的優點.

寫時復制的實現必要 MMU 的支持,MMU 必要知曉進程地址空間中哪些特殊的頁面是只讀的,當必要往這些頁面中寫數據的時候,MMU 就會發出一個異常給操作系統內核,操作系統內核就會分配新的物理存儲空間,即將被寫入數據的頁面必要與新的物理存儲位置相對應.

寫時復制的最大好處便是可以節約內存.不過對于操作系統內核來說,寫時復制增加了其處理過程的復雜性.

數據傳輸?shù)膶?shí)現及其局限性

數據發送端

對于數據傳輸?shù)陌l(fā)送端來說,實現相對來說是比較簡單的,對與應用程序緩沖區相關的物理頁面進行加鎖,并將這些頁面映射到操作系統內核的地址空間,并標識為“ write only ”.當系統調用返回的時候,用戶應用程序和網絡堆棧就都可以讀取該緩沖區中的數據.在操作系統已經傳送完所有的數據之后,應用程序就可以對這些數據進行寫操作.如果應用程序嘗試在數據傳輸完成之前對數據進行寫操作,那么就會產生異常,這個時候操作系統就會將數據拷貝到應用程序本身的緩沖區中去,并且重置應用程序端的映射.數據傳輸完成之后,對加鎖的頁面進行解鎖操作,并重置 COW 標識.

數據接管端

對于數據接收端來說,該技術的實現則需要處理復雜得多的情況.如果 read() 系統調用是在數據包到達之前發出的,并且應用程序是被阻塞的,那么 read() 系統調用就會告知操作系統接收到的數據包中的數據應該存放到什么地方去.在這種情況下,根本沒有必要進行頁面重映射,網絡接口卡可以提供足夠的支持讓數據直接存入用戶應用程序的緩沖區中去.如果數據接收是異步的,在 read() 系統調用發出之前,操作系統不知道該把數據寫到哪里,因?yàn)樗恢烙脩?hù)應用程序緩沖區的位置,所以操作系統內核必須要先把數據存放到本身的緩沖區中去.

局限性

寫時復制技術有可能會導致操作系統的處理開銷很大．所有相關的緩沖區都必須要進行頁對齊處理,并且使用的 MMU 頁面一定要是整數個的.對于發送端來說,這不會造成什么問題.但是對于接收端來說,它需要有能力處理更加復雜的情況.首先,數據包的尺寸大小要合適,大小需要恰到好處能夠覆蓋一整頁的數據,這就限制了那些 MTU 大小大于系統內存頁的網絡,比如 FDDI 和 ATM.其次,為了在沒有任何中斷的情況下將頁面重映射到數據包的流,數據包中的數據部分必須占用整數個頁面.對于異步接收數據的情況來說,為了將數據高效地移動到用戶地址空間中去,可以使用這樣一種辦法：利用網絡接口卡的支持,傳來的數據包可以被分割成包頭和數據兩部分,數據被存放在一個單獨的緩沖區內,虛擬存儲系統然后就會將數據映射到用戶地址空間緩沖區去.使用這種辦法需要滿足兩個先決條件,也就是上面提到過的：一是應用程序緩沖區必須是頁對齊的,并且在虛擬存儲上是連續的；二是傳來的數據有一頁大小的時候才可以對數據包進行分割.事實上,這兩個先決條件是很難滿足的.如果應用程序緩沖區不是頁對齊的,或者數據包的大小超過一個頁,那么數據就需要被拷貝.對于數據發送端來說,就算數據在傳輸?shù)倪^(guò)程中對于應用程序來說是寫保護的,應用程序仍然需要避免使用這些忙緩沖區,這是因?yàn)閷?xiě)時拷貝操作所帶來的開銷是很大的.如果沒有端到端這一級別的通知,那么應用程序很難會知道某緩沖區是否已經被釋放還是仍然在被占用.

這種零拷貝技術比較適用于那種寫時復制事件發生比較少的情況,因?yàn)閷?xiě)時復制事件所產生的開銷要遠遠高于一次 CPU 拷貝所產生的開銷.實際情況中,大多數應用程序通常都會多次重復使用相同的緩沖區,所以,一次使用完數據之后,不要從操作系統地址空間解除頁面的映射,這樣會提高效率.考慮到同樣的頁面可能會被再次拜訪,所以保留頁面的映射可以節省管理開銷,但是,這種映射保留不會減少由于頁表往返移動和 TLB 沖刷所帶來的開銷,這是因?yàn)槊看雾?yè)面由于寫時復制而進行加鎖或者解鎖的時候,頁面的只讀標志都要被更改.

緩沖區共享

還有另外一種利用預先映射機制的共享緩沖區的方法也可以在應用程序地址空間和操作系統內核之間快速傳輸數據.采用緩沖區共享這種思想的架構最先在 Solaris 上實現,該架構使用了“ fbufs ”這個概念.這種方法需要修改 API.應用程序地址空間和操作系統內核地址空間之間的數據傳遞需要嚴格依照 fbufs 體系結構來實現,操作系統內核之間的通信也是嚴格依照 fbufs 體系結構來完成的.每一個應用程序都有一個緩沖區池,這個緩沖區池被同時映射到用戶地址空間和內核地址空間,也可以在必要的時候才創建它們.通過完成一次虛擬存儲操作來創建緩沖區,fbufs 可以有效地減少由存儲一致性維護所引起的大多數性能問題.該技術在 Linux 中還停留在實驗階段.

為什么要擴大 Linux I/O API

傳統的 Linux 輸入輸出接口,好比讀和寫系統調用,都是基于拷貝的,也就是說,數據需要在操作系統內核和應用程序定義的緩沖區之間進行拷貝.對于讀系統調用來說,用戶應用程序呈現給操作系統內核一個預先分配好的緩沖區,內核必須把讀進來的數據放到這個緩沖區內.對于寫系統調用來說,只要系統調用返回,用戶應用程序就可以自由重新利用數據緩沖區.

為了支持上面這種機制,Linux 需要能夠?yàn)槊恳粋€(gè)操作都進行建立和刪除虛擬存儲映射.這種頁面重映射的機制依賴于機器配置、cache 體系結構、TLB 未命中處理所帶來的開銷以及處理器是單處理器還是多處理器等多種因素.如果能夠避免處理 I/O 哀求的時候虛擬存儲 / TLB 操作所產生的開銷,則會極大地提高 I/O 的性能.fbufs 就是這樣一種機制.使用 fbufs 體系結構就可以避免虛擬存儲操作.由數據顯示,fbufs 這種結構在 DECStation? 5000/200 這個單處理器工作站上會取得比上面提到的頁面重映射方法好得多的性能.如果要使用 fbufs 這種體系結構,必須要擴展 Linux API,從而實現一種有效而且全面的零拷貝技術.

快速緩沖區( Fast Buffers )原理先容

I/O 數據存放在一些被稱作 fbufs 的緩沖區內,每一個這樣的緩沖區都包含一個或者多個連續的虛擬存儲頁.應用程序拜訪 fbuf 是通過保護域來實現的,有如下這兩種方式：

• 如果應用程序分配了 fbuf,那么應用程序就有拜訪該 fbuf 的權限
• 如果應用程序通過 IPC 接收到了 fbuf,那么應用程序?qū)@個 fbuf 也有拜訪的權限

對于第一種情況來說,這個保護域被稱作是 fbuf 的“ originator ”；對于后一種情況來說,這個保護域被稱作是 fbuf 的“ receiver ”.

傳統的 Linux I/O 接口支持?jǐn)?shù)據在應用程序地址空間和操作系統內核之間交換,這種交換操作導致所有的數據都需要進行拷貝.如果采用 fbufs 這種辦法,需要交換的是包含數據的緩沖區,這樣就消除了多余的拷貝操作.應用程序?qū)?fbuf 傳遞給操作系統內核,這樣就能減少傳統的 write 系統調用所產生的數據拷貝開銷.同樣的,應用程序通過 fbuf 來接收數據,這樣也可以減少傳統 read 系統調用所產生的數據拷貝開銷.如下圖所示：

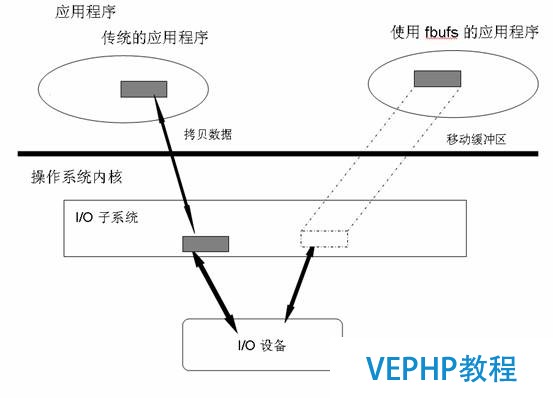

圖 5. Linux I/O API

I/O 子系統或者應用法式都可以通過 fbufs 管理器來分配 fbufs.一旦分配了 fbufs,這些 fbufs 就可以從法式傳遞到 I/O 子系統,或者從 I/O 子系統傳遞到法式.使用完后,這些 fbufs 會被釋放回 fbufs 緩沖區池.

fbufs 在實現上有如下這些特征,如圖 9 所示：

• fbuf 需要從 fbufs 緩沖區池里分配.每一個 fbuf 都存在一個所屬對象,要么是應用程序,要么是操作系統內核.fbuf 可以在應用程序和操作系統之間進行傳遞,fbuf 使用完之后需要被釋放回特定的 fbufs 緩沖區池,在 fbuf 傳遞的過程中它們需要攜帶關于 fbufs 緩沖區池的相關信息.
• 每一個 fbufs 緩沖區池都會和一個應用程序相關聯,一個應用程序最多只能與一個 fbufs 緩沖區池相關聯.應用程序只有資格拜訪它自己的緩沖區池.
• fbufs 不需要虛擬地址重映射,這是因?yàn)閷?duì)于每個應用程序來說,它們可以重新使用相同的緩沖區集合.這樣,虛擬存儲轉換的信息就可以被緩存起來,虛擬存儲子系統方面的開銷就可以消除.
• I/O 子系統(設備驅動程序,文件系統等)可以分配 fbufs,并將到達的數據直接放到這些 fbuf 里邊.這樣,緩沖區之間的拷貝操作就可以避免.

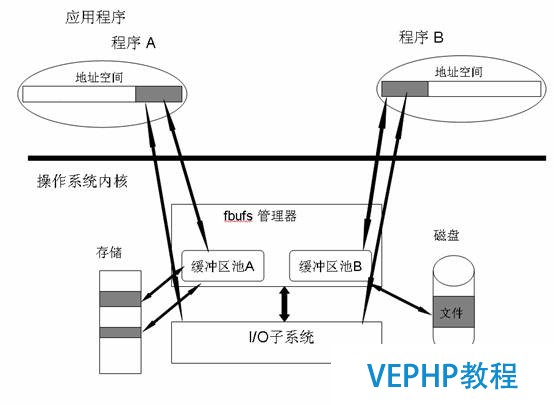

圖 6. fbufs 體系結構

前面提到,這種辦法需要修改 API,如果要使用 fbufs 體系結構,??用程序和 Linux 操作系統內核驅動程序都需要使用新的 API,如果應用程序要發送數據,那么它就要從緩沖區池里獲取一個 fbuf,將數據填充進去,然后通過文件描述符將數據發送出去.接收到的 fbufs 可以被應用程序保留一段時間,之后,應用程序可以使用它繼續發送其他的數據,或者還給緩沖區池.但是,在某些情況下,需要對數據包內的數據進行重新組裝,那么通過 fbuf 接收到數據的應用程序就需要將數據拷貝到另外一個緩沖區內.再者,應用程序不能對當前正在被內核處理的數據進行修改,基于這一點,fbufs 體系結構引入了強制鎖的概念以保證其實現.對于應用程序來說,如果 fbufs 已經被發送給操作系統內核,那么應用程序就不會再處理這些 fbufs.

fbufs 存在的一些問題

管理共享緩沖區池需要應用程序、網絡軟件、以及設備驅動程序之間的緊密合作.對于數據接收端來說,網絡硬件必須要能夠?qū)⒌竭_(dá)的數據包利用 DMA 傳輸?shù)接山邮斩朔峙涞恼_的存儲緩沖區池中去.而且,應用程序稍微不注意就會更改之前發到共享存儲中的數據的內容,從而導致數據被破壞,但是這種問題在應用程序端是很難調試的.同時,共享存儲這種模型很難與其他類型的存儲對象關聯使用,但是應用程序、網絡軟件以及設備驅動程序之間的緊密合作是需要其他存儲管理器的支持的.對于共享緩沖區這種技術來說,雖然這種技術看起來前景光明,但是這種技術不但需要對 API 進行更改,而且需要對驅動程序也進行更改,并且這種技術本身也存在一些未辦理的問題,這就使得這種技術目前還只是出于試驗階段.在測試系統中,這種技術在性能上有很大的改進,不過這種新的架構的整體安裝目前看起來還是不可行的.這種預先分配共享緩沖區的機制有時也因?yàn)榱６葐?wèn)題需要將數據拷貝到另外一個緩沖區中去.

總結

本系列文章介紹了 Linux 中的零拷貝技術,本文是其中的第二部分.本文對第一部分文章中提出的 Linux 操作系統上出現的幾種零拷貝技術進行了更詳細的介紹,主要描述了它們各自的優點,缺點以及適用場景.對于網絡數據傳輸來說,零拷貝技術的應用受到了很多體系結構方面因素的阻礙,包括虛擬存儲體系結構以及網絡協議體系結構等.所以,零拷貝技術仍然只是在某些很特殊的情況中才可以應用,比如文件服務或者使用某種特殊的協議進行高帶寬的通信等.但是,零拷貝技術在磁盤操作中的應用的可行性就高得多了,這很可能是因?yàn)榇疟P(pán)操作具有同步的特點,以及數據傳輸單元是依照頁的粒度來進行的.

針對 Linux 操作系統平臺提出并實現了很多種零拷貝技術,但是并不是所有這些零拷貝技術都被廣泛應用于現實中的操作系統中的.比如,fbufs 體系結構,它在很多方面看起來都很吸引人,但是使用它需要更改 API 以及驅動程序,它還存在其他一些實現上的困難,這就使得 fbufs 還只是停留在實驗的階段.動態地址重映射技術只是需要對操作系統做少量修改,雖然不需要修改用戶軟件,但是當前的虛擬存儲體系結構并不能很好地支持頻繁的虛擬地址重映射操作.而且為了保證存儲的一致性,重映射之后還必須對 TLB 和一級緩存進行刷新.事實上,利用地址重映射實現的零拷貝技術適用的范圍是很小的,這是因?yàn)樘摂M存儲操作所帶來的開銷往往要比 CPU 拷貝所產生的開銷還要大.此外,為了完全消除 CPU 拜訪存儲,通常都需要額外的硬件來支持,而這種硬件的支持并不是很普及,同時也是非常昂貴的.

本系列文章的目的是想贊助讀者理清這些出現在 Linux 操作系統中的零拷貝技術都是從何種角度來贊助改善數據傳輸過程中遇到的性能問題的.關于各種零拷貝技術的具體實現細節,本系列文章沒有做詳細描述.同時,零拷貝技術一直是在不斷地發展和完善當中的,本系列文章并沒有涵蓋 Linux 上出現的所有零拷貝技術.
